桐乡市耀润电子股份有限公司 查看产品指南 PDF

软磁铁氧体

锰锌铁氧体（Core）是软磁铁氧体的一种。属尖晶石型结构。由铁、锰、锌的氧化物及其盐类，采用陶瓷工艺制成。它具有高的起始导磁率。一般在1千赫至10兆赫的频率范围内使用。可制作电感器、变压器、滤波器的磁芯、磁头及天线棒。通常被称为铁氧体磁芯。

PTS 型
PTS 型
PTS 型
PTS 型
PTS 型
PTS 型

EE&EF 型

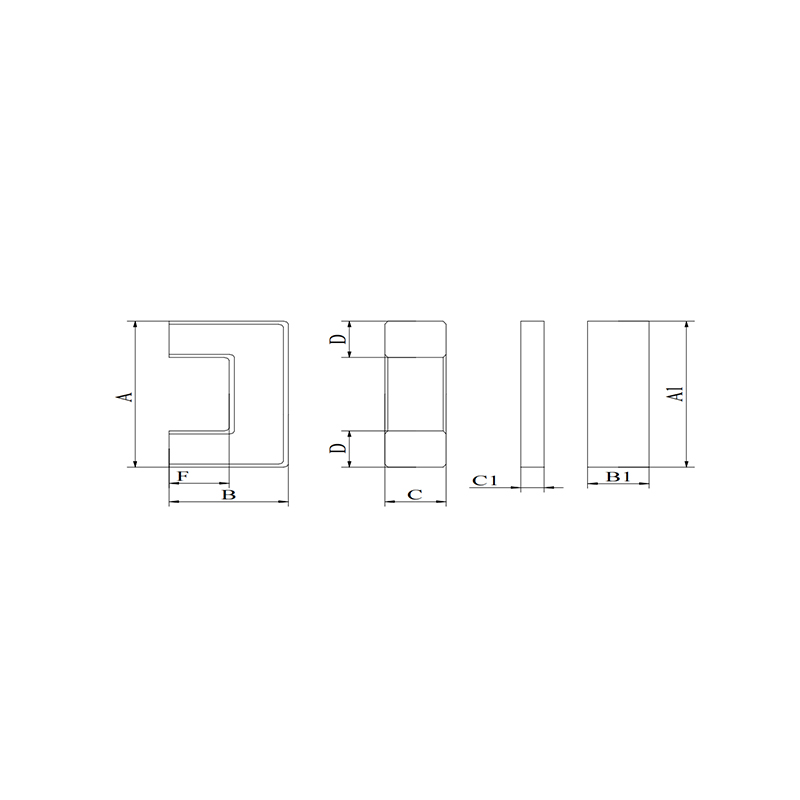

规格 尺寸（mm） 有效磁路参数 AL±25%(nH/N2)
A B C D E（min） F C1 Ae Le Ve 重量 YR28 YR48 YR98
(mm-1) (mm²) (mm) (mm³) t(g)
EE6.5/3-M 6.7±0.3 3.35± 3.0± 1.3± 5.1min 2.6± 4.17 4 16.6 66.5 0.35 300 360 400
0.1 0.15 0.15 0.15
EE8.3/4 8.4±0.4 4.4±0.2 3.9±0.2 2.1+0-0.3 6.3min 3.4±0.2 3 7 21.1 148.7 0.92 650 650 800
EE8.3/6 8.5±0.4 4.75± 5.9±0.2 1.9±0.2 6.5min 3.5± 2 10.7 21.6 232 1.52 1000 1050 12
0.2 0.15 0
EE8.3B/4 8.3±0.3 4.4±0.2 3.9±0.2 2.1±0.2 6.0min 3.4±0.2 2.64 7.93 21 166.5 0.9 750 800 1200
EE8.4C 8.4± 2.05± 3.95+0.1 1.80± 6.40± 1.05± 1.519 7.84 11.9 93.31 0.82 800 850 1200
0.3 0.2 5/-0.10 0.1 0.15 0.2
EE8.8/4-M 8.7±0.4 4.3±0.2 3.9±0.2 2.1±0.2 6.3min 3.2±0.2 2.56 8.21 21.1 173.2 1.2 750 800 1200
EE9.0/5 8.9± 3.9± 4.6± 2.6± 6.5± 2.8± 1.64 11.31 18.58 210.12 1.3 1000 1050 1200
0.25 0.15 0.15 0.15 0.25 0.15
EE9.8/5 9.8±0.4 4.2±0.2 4.6±0.2 2.4±0.2 7.0min 3.0±0.2 1.91 10.88 20.8 226.3 1.23 1050 1080 1300
EE9.8A/5 10.1± 4.5±0.2 4.65± 2.6±0.2 7.5min 3.3±0.2 1.9 11.33 21.14 235.27 1.94 1050 1080 1300
0.4 0.2

规格 尺寸（mm） 有效磁路参数 AL±25%(nH/N2)
A B C D E（min） F C1 Ae Le Ve 重量 YR28 YR48 YR98
(mm-1) (mm²) (mm) (mm³) t(g)
EE10/9.4/3 10±0.15 4.7±0.1 3±0.12 3.2±0.1 6.7min 3.1±0.1 2.22 9.49 21.8 200.09 0.6 780 860 1250
EE10.6/5 10.6±0.4 5.6±0.2 4.85±0.2 2.5±0.2 7.5min 4.5±0.2 2.18 12.4 27.1 337.2 2 850 950 1200
EE10.6B/5 10.6± 5.9± 5.25± 2.7±0.2 7.5min 4.4±0.2 1.98 13.7 27.2 373.7 2.2 900 1000 1250
0.4 0.15 0.15
EE10.4B/10 10.4±0.4 5.65±0.2 9.8±0.25 2.4±0.2 7.5min 4.45±0.2 1.1 23.8 24.5 632 3.7 1600 1650 2000
E10.4/9.6 10.4±0.4 5.7±0.2 9.6±0.25 2.3±0.2 7.7min 4.5±0.2 1.2 22.8 27.4 625 3.6 1500 1600 1900
E10.3/9.6 10.3±0.4 5.75±0.2 9.6±0.25 2.0±0.2 7.5min 4.55±0.2 1.33 20.8 27.7 575.7 3.3 1500 1600 1900
EE10.8/5 10.8±0.4 5.6±0.2 4.85±0.2 2.5±0.2 8.0min 4.5±0.2 2.35 11.1 27.6 306.4 1.9 900 1000 1250
GDE10.2/5 10.2±0.4 5.6±0.2 4.8±0.2 2.5±0.2 7.5min 4.4±0.2 2.25 11.7 26.3 307 2.02 YR46/ YR56/ YR66/
1400 2000 2600
EE11A/5 11.6±0.4 5.7±0.2 4.8±0.2 2.5±0.2 8.5min 4.4±0.2 2.3 12.2 28.1 342.2 2.2 900 950 1200
EE11A/5-L 11.6±0.4 4.65±0.2 4.8±0.2 2.5±0.2 8.5min 3.35±0.2 1.95 12.2 23.8 291 1.7 1000 1050 1300
EE11/7 12.1±0.3 6.1±0.2 7.7±0.3 2.6±0.2 8.8min 4.6±0.2 1.36 21.6 29.4 635 3.66 1400 1450 1800
EE11B/10 11.0±0.3 5.6±0.2 9.7±0.25 2.5±0.2 8.5min 4.5±0.2 1.26 22 27.8 611.8 3.6 1600 1650 2000
GDEE11E 11.2±0.2 6.15±0.15 3.1±0.3 2.3±0.1 7.8±0.2 4.05± 2.8 9.14 25.6 234.03 1.58 YR46 YR56 YR66
0.15 600 850 1200
GDEE12 11.9± 6.5± 3.7± 2.5± 8.6min 4.9± 3.19 9.25 29.55 352.3 2.6 YR46 YR56 YR66
0.4 0.3 0.2 0.2 0.3 1200 1400 2880
min
EE12.1 12.1±0.3 6.35±0.15 4.9±0.15 2.5± 9.3MIN 4.65± 2.13 13.44 28.7 285.4 2.5 1350 1400 1750
0.15 0.15
E12/11/7 12.1±0.3 5.8± 6.9± 2.7± 8.8min 4.2± 1.43 19.5 27.8 544.5 3.6 1200 1300 1550
0.2 0.25 0.2 0.2

规格 尺寸（mm） 有效磁路参数 AL±25%(nH/N2)
A B C D E（min） F C1 Ae Le Ve 重量 YR28 YR48 YR98
(mm-1) (mm²) (mm) (mm³) t(g)
EE12.9/5.0 12.9± 4.6±0.2 5.0± 2.3±0.2 9.1min 2.75± 1.5 14.91 22.4 334.5 1.9 1100 1200 1600
0.4 0.2 0.2
GDEE12.9/3.6 12.9±0.4 7.7±0.2 3.6±0.3 2.7±0.2 10.1min 6.0+0.2/-0 3.57 10.1 36 363.6 2 YR46/ YR56/ YR66/
0.1 1200 1400 1750
EE13/6 13.0±0.4 6.2±0.2 5.9±0.25 2.7±0.2 10.0min 4.8±0.2 1.95 16 31.1 498 2.82 1000 1050 1300
EE13.5/6 13.5±0.4 6.3±0.2 5.8±0.2 2.7±0.2 10.3min 4.9±0.2 1.96 16.2 31.8 516.6 3 1000 1050 1300
（13-LS）
E13.6/6 13.6±0.4 6.3±0.2 6.0±0.2 2.7±0.2 10.3min 5.0±0.2 2 16 32.1 514 3 1000 1050 1300
EE13/6.15 13.0± 6.2±0.2 6.15± 2.8±0.2 9.9min 4.8±0.2 1.8 17.2 31 533.2 3.03 1100 1200 1600
0.4 0.2
GDE13/6 13.1±0.4 6.3±0.2 5.9± 2.7±0.2 10.0min 4.9±0.2 1.81 17.2 31.4 541 3.3 YR46/ YR56/ YR66/
0.25 1700 1950 2100
EE13L/6 13.0±0.4 5.0±0.2 5.9±0.2 2.7±0.2 9.8min 3.6±0.2 1.59 16.5 26.3 434 2.5 1250 1300 1800
E13G/6 13.1±0.4 6.75± 5.8±0.2 2.7±0.2 10.0min 5.4±0.2 2.19 15.3 33.5 514 2.9 980 1030 1280
0.2
EE13C/10 13.0±0.4 6.2±0.2 9.9±0.25 2.7±0.2 9.9min 4.8±0.2 1.1 28.4 31.3 889 5 1900 1980 2500
EE13B/10 13.0±0.4 6.5±0.2 9.8±0.25 3.5±0.25 8.9min 4.8±0.2 0.85 35.1 29.9 1050 6 2200 2300 2870
EE13.3A/10 13.3±0.4 7.0±0.2 9.9±0.25 3.6±0.2 9.9min 5.0±0.2 0.93 34.6 32.1 1109.9 6.5 2100 2200 2750
EE13.5/5 13.5±0.4 5.7±0.2 5.5±0.15 2.9± 9.7±0.4 3.7±0.2 1.095 23.03 25.22 580.6 3.2 1000 1100 1400
0.15
EE13.7/10 13.7±0.4 6.6±0.2 9.8±0.25 3.6±0.2 10.4min 4.9±0.2 1.03 30.71 31.65 972 6.3 2000 2100 2600

规格 尺寸（mm） 有效磁路参数  AL±25%(nH/N2)
A B C D E（min） F C1 Ae Le(mm) Ve(mm³) 重量 YR28 YR48 YR98
(mm-1) (mm²) (g)
EE13.8/10 13.8±0.4 6.65±0.2 9.8±0.25 3.5±0.2 9.5min 4.9±0.2 0.89 35.4 31.6 1121.5 6.6 2000 2100 2600
EE14/7 14.0±0.4 4.4±0.15 7.15±0.2 3.4±0.15 10.3min 3.0±0.15 1.06 22.7 24.1 547.1 3.36 1900 1980 2500
EE14C/3.6 14.1±0.3 6.8±0.2 3.6±0.2 3.5±0.2 10.2min 4.8±0.2 2.41 12.96 31.33 406.1 2.45 800 850 1200
EE14A-10 14.3±0.4 7.4±0.25 9.7±0.3 3.5±0.25 11.0min 5.7±0.25 1.143 31.19 35.64 1111.5 6.6 1700 1800 2300
EE14.2 14.2±0.4 6.7±0.2 9.75±0.2 3.5±0.15 10.3MIN 5.05±0.2 0.977 33.5 32.72 1096 6.05 2000 2100 2600
EE14.5/5（E14B） 14.4±0.4 6.0±0.2 5.4±0.2 3.9±0.15 10.0min 4.1±0.2 1.39 20.9 29 606.3 3.57 1400 1450 1800
EE14E-6.3 14.4±0.4 4.4±0.15 6.3±0.2 3.4±0.15 11.0min 3.0±0.15 1.13 20.66 23.36 482.45 3.2 1650 1700 2200
EE14F-9.9-6.4 14.2±0.4 4.95±0.2 6.4±0.25 3.55±0.2 10.1min 3.15±0.2 1.09 23.13 25.22 583.23 4 1650 1700 2200
EE14.5B/7 14.5±0.4 5.3±0.3 7.0±0.2 3.6±0.2 11.0min 3.7±0.2 1.2 22.9 27.6 632 3.91 1600 1670 2080
E14/9 14.0±0.5 5.3±0.2 9.0±0.3 3.3±0.2 10.5min 3.5±0.25 0.87 30.6 26.8 820 4.3 2400 2500 3130
EE14D 14.1±0.3 6.8±0.1 3.6±0.2 3.5±0.2 10.2min 4.9±0.15 2.51 12.9 32.4 417.9 2.4 800 850 1050
EE15/11.4/11.7 15±0.4 5.7±0.15 11.7+0.1/ 3.5±0.15 11.5min 4.0±0.15 0.75 39.1 29.38 1148.8 7.2 2300 2500 3100
-0.25
EE16/5 16.0±0.4 7.4±0.2 4.8±0.2 4.0±0.2 11.6min 5.45±0.2 1.87 19.3 36 696.5 3.76 1050 1100 1500
EE16C/5 16.1±0.4 7.5±0.2 4.8±0.2 4.0±0.2 11.8min 5.6±0.2 1.95 18.7 36.6 686.9 1100 1200 1600
GDEE16/5 16.1±0.5 7.5±0.2 4.9±0.2 4.0±0.2 11.6min 5.45±0.2 1.85 19.6 36.3 700.6 4.1 YR46/ YR56/2 YR66/
1650 0 2300
GDEE16/20/4.7 16.2± 10.2±0.15 4.7+0.1/- 4.7+0.1/-0 11.3+0.4/- 7.8±0.15 2.08 21.87 45.49 994.8 6.7 YR46/ YR56/2 YR66/
0.25 0.2 0.2 0 1700 0 3700
EE16/6.5 16.0±0.4 7.5±0.2 6.5±0.25 4.0±0.2 11.6min 5.4±0.2 1.38 26.1 36 943.2 5.3 1450 1500 1900
EE16/8 16.0±0.4 7.5±0.2 7.8±0.25 4.0±0.2 11.6min 5.4±0.2 1.15 31.4 36.1 1132 6.5 1700 1780 2200
EE16/10 16.0±0.4 7.5±0.2 10.0±0.3 4.0±0.2 11.6min 5.4±0.2 0.89 40.2 36 1451 8.15 2200 2300 2870
EE16F 16±0.3 7.2±0.2 6.8±0.2 3.2±0.2 12.5min 5.5±0.15 1.65 22.2 36.76 816.07 4.9 1000 1050 1200
E16.2/12/10 16.2±0.4 6.0±0.2 10.0±0.3 4.0±0.2 12.3min 4.0±0.2 0.79 38.6 30.6 1181.2 6.5 2600 2700 3400

规格  尺寸（mm） 有效磁路参数  AL±25%(nH/N2)
A B C D E（min） F C1 Ae Le Ve 重量 YR28 YR48 YR98
(mm-1) (mm²) (mm) (mm³) t(g)
EE16.2/10 16.2±0.4 7.65± 10.0±0.3 4.0±0.2 12.3min 5.65±0.2 0.98 38 37.2 1413.6 7.75 2200 2300 2870
0.2
EE16.2A-10 16.25±0.33 8.0± 10.41± 3.05± 9.5min 4.82± 0.704 43.9 30.95 1360.2 11 YR46/ YR56/ YR66/
0.13 0.2 0.2 0.15 2 6000 8000 10000
min min min
EE16B/7 16.2±0.4 6.1± 7.0±0.25 4.45±0.2 11.6min 4.10±0.2 1.02 29.6 30.3 896.88 4.9 1800 1900 2350
0.2
EE16.4 16.4±0.4 7.85± 7.2±0.15 4.25±0.12 12.2± 5.75±0.2 1.237 30.36 37.57 1140.6 6.5 1800 1900 2350
0.2 0.4 6
EE16.4A-10.6 16.2±0.4 5.2± 8.9±0.2 4.2±0.2 11.9min 3.15± 0.75 36.18 27.08 979.94 6.2 1900 2000 2600
-8 0.15 0.15
EE16.5/5 16.5±0.4 7.65±0.2 4.9±0.2 4.0±0.2 12.0min 5.35±0.2 1.79 20.4 36.5 746 4.2 1200 1300 1800
EE16.5B/9 16.5±0.4 6.5±0.2 9.0±0.3 3.0±0.2 9.7min 4.2±0.2 0.8 35.6 28.6 1018.2 6.2 2600 2700 3700
EE17/5（E17X) 16.9±0.4 7.7±0.2 4.8±0.2 3.9±0.2 12.5min 5.6±0.2 2.01 18.8 37.7 708 4.1 1100 1200 1600
E17/8 16.9±0.4 7.7±0.2 7.9±0.2 3.9±0.2 12.5min 5.6±0.2 1.16 31.5 36.6 1152.9 6.5 1900 1980 2400
E17A/6 17.6±0.4 7.8±0.2 6.1±0.2 5.4±0.2 13.4min 5.7±0.2 1.4 26.6 37.4 994.7 5.9 1400 1450 1800
EE17B/6 16.9±0.4 6.3±0.2 5.9±0.2 4.8±0.2 11.8min 4.2±0.2 1.18 26.4 31.3 826.3 4.64 1800 1880 2350
EE17D/13/10 16.9±0.4 6.6±0.2 9.85±0.2 4.1±0.15 12.6min 4.55±0.2 0.834 40.06 33.4 1337.8 8 2100 2200 3100
EE17F/12/8 17.0±0.4 5.85±0.2 8.0±0.2 4.6±0.2 12.4min 3.7±0.15 0.856 34.8 29.8 1037.2 6.1 2300 2400 3000
EE17.1/12.6 17.1±0.4 8.0±0.2 12.6±0.2 4.0±0.2 12.5min 5.9±0.2 0.735 52.92 38.9 2058.6 11.7 2400 2500 3200
EE17.5/10 17.5±0.4 7.6±0.2 10.0±0.3 4.0±0.2 13.1min 5.6±0.2 0.95 40 38.2 1527.4 8.46 2200 2300 2700
EE17.5B/7 17.4±0.3 7.5±0.2 6.8±0.2 4.0±0.2 13.1min 5.5±0.2 1.4 27 37.7 1018 5.8 1500 1600 1900
EE17.5B/10 17.4±0.3 7.5±0.2 10.0±0.3 4.0±0.2 13.1min 5.5±0.2 0.95 39.7 37.8 1500.7 8.45 2200 2300 2870

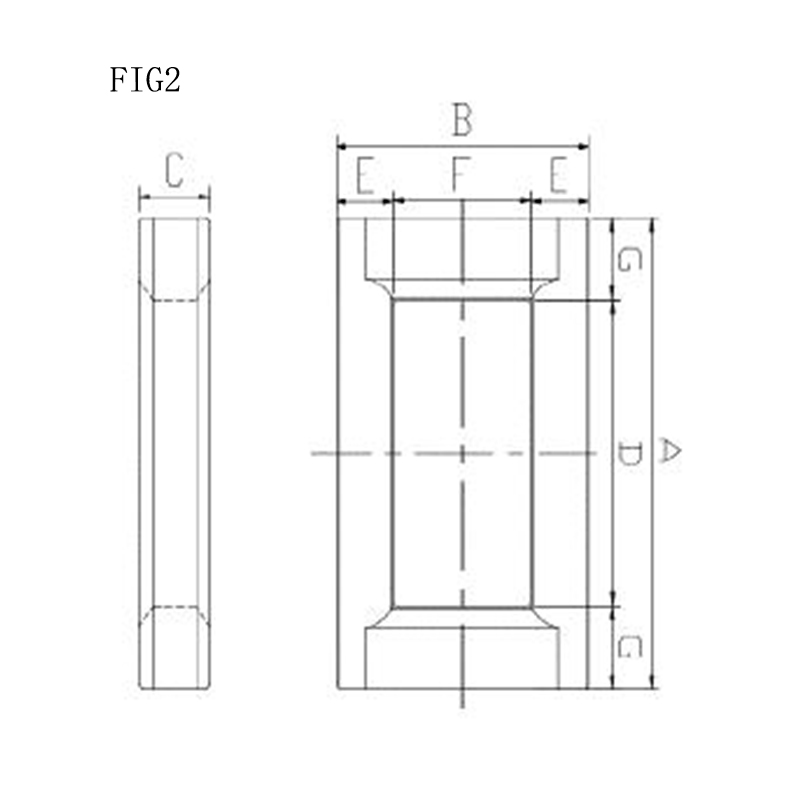

EE17.5/6/7.5FIG2 17.5±0.3 6.4±0.1 7.5±0.15 5.2±0.13 12.2min 4.0±0.15 0.831 38.23 30.704 1173.8 6.8 2100 2200 2600
EE17.5C/8 17.6±0.3 6.7±0.2 8.2±0.15 4.7±0.2 12.8min 4.6±0.2 0.96 35.4 34.098 1207.1 7.4 1900 1980 2400
EE18/12/7.4 18.3±0.4 6.2±0.2 7.4±0.3 5.5±0.2 12.3min 3.7±0.20 0.748 39.36 29.43 1158.4 5.4 2300 2400 3300

规格  尺寸（mm） 有效磁路参数  AL±25%(nH/N2)
A B C D E（min） F C1 Ae Le(mm) Ve 重量 YR28 YR48 YR98
(mm-1) (mm²) (mm³) (g)
EE19/5 19.1±0.4 8.1±0.2 4.9±0.2 4.5±0.2 14.0min 5.8±0.2 1.79 22.5 40.3 908.2 4.8 1100 1100 1500
EE19B/5 19.1±0.4 7.3±0.2 5.1±0.2 5.4±0.2 13.4min 4.8±0.2 1.33 26.8 35.6 954 5.5 1600 1670 2080
GDEE19/5 19.1±0.4 8.15± 4.9±0.2 4.5±0.2 14.0min 5.7±0.25 1.76 22.8 40.2 916.56 5.1 YR46/ YR56/2 YR66/
0.25 1900 400 2700
EE19/6.5 19.1±0.4 8.1±0.2 6.5±0.2 4.5±0.2 14.0min 5.8±0.2 1.35 29.9 40.3 1205 6.7 1500 1600 1900
EE19/10 19.1±0.4 8.1±0.2 9.6±0.3 4.5±0.2 14.0min 5.8±0.2 0.91 44.1 40.3 1779.3 9.8 2350 2450 3100
EE19.2/10 19.±0.4 8.1±0.2 9.6±0.3 4.7±0.2 14.3min 5.8±0.2 0.91 44.1 40.4 1783 9.86 2350 2400 3050
EE19/13 19.1±0.4 8.1±0.2 13.0±0.3 4.5±0.2 14.0min 5.8±0.2 0.67 59.8 40.3 2410 13.1 2900 3100 3800
EE19/13L 19.1±0.4 6.0±0.2 13.0±0.3 4.5±0.2 13.8min 3.5±0.2 0.5 62.2 31.3 1949 10.8 4000 4170 5200
EE19.3/16/ 19.3±0.4 8.15± 4.9±0.2 4.7±0.2 14.1min 5.8±0.2 1.79 22.69 40.59 920.93 5.45 1200 1250 1700
5 0.2
E19/9.0 19.4±0.4 8.3±0.2 8.7±0.3 5.7±0.2 14.8min 6.1±0.2 1.03 39.36 40.5 1594 9.14 2100 2200 2750
EE19.8/14. 19.8±0.35 7.35± 12.0± 5.75± 13.8min 4.35± 0.507 68.2 34.6 2360 14 4600 4800 6000
3月12日 0.15 0.25 0.15 0.15
EE19.9/16. 19.9±0.44 8.3± 10.1± 5.05±0.2 14.4min 5.7±0.25 0.789 51.5 40.64 2093.3 12 2300 2400 3300
6月10日 0.25 0.25 8
EE20.5/7 20.5±0.4 9.6±0.25 6.65±0.25 5.0±0.2 14.7min 7.0±0.25 1.34 34.4 46.3 1592 8.6 1450 1500 1900
EE20/9.6 20.0±0.4 8.0±0.2 9.6±0.3 4.55±0.2 15.4min 5.7±0.20 0.97 42.2 41 1730.2 10 2300 2400 3000
EE20B/16 20.0±0.4 7.35±0.2 16.0±0.3 5.7±0.2 14.2min 4.35±0.2 0.39 90.2 35.2 3174 18.9 5000 5200 6500

规格  尺寸（mm） 有效磁路参数  AL±25%(nH/N2)
A B C D E（min） F C1 Ae Le(mm) Ve 重量 YR28 YR48 YR98
(mm-1) (mm²) (mm³) (g)
EE20.3 20.3±0.35 8.1±0.2 4.9±0.2 4.9±0.2 15.0min 5.8±0.2 1.75 23.47 41.13 965.25 5.5 1200 1300 1560
EE21/7 21.1±0.4 10.3± 6.65±0.25 4.8±0.2 14.5min 6.9±0.25 1.24 37.5 46.6 1747.5 4.95 1700 1780 2200
0.25
EE22A/6 22.0±0.5 9.3±0.25 6.0+0-0.5 6.0+0-0.5 15.5min 5.7±0.25 1.18 36 43 1565 8.8 1600 1680 2070
EE22B/6 21.5±0.4 9.3±0.2 5.8±0.2 6.0±0.2 15.1min 6.0±0.2 1.92 49.96 95.93 4972.5 8.2 2700 2800 3500
EE22/9 22.5±0.5 9.5±0.2 8.7±0.25 5.7±0.25 16.5min 5.7±0.2 0.83 54.3 44.8 2433 13.8 2600 2700 3500
EE22.5A/12.5 22.5±0.4 9.0±0.2 12.5±0.2 6.2±0.2 16.1min 5.8±0.2 0.56 77.48 43.29 3354.42 19 3400 3500 4400
EE22.5B/16/1 22.5±0.4 8.3±0.2 12.5±0.2 6.2±0.2 16.1min 5.4±0.2 0.55 74.8 41.2 3083.4 17 3100 3200 4300
2.5
EE23B/17 23.4+0.45/-0 8.5±0.2 8.2±0.2 7.2±0.2 17.5min 5.0±0.2 0.753 54.9 41.3 2269.7 13 2300 2400 3000
0.4
EE23/19 23±0.4 9.6±0.2 8.8±0.2 5.66±0.2 17.6min 6.25±0.2 0.92 50.29 46.26 2326.45 13.6 2600 2700 3500
EE24A-10 24.125±0.5 10.54± 9.02±0.2 4.85±0.2 13.0min 5.21±0.17 0.61 63.22 38.58 2439.07 20.2 YR46/ YR56/ YR66/
0.125 7000min 8000 10000min
min
EE24/18 24.4±0.4 8.9± 13±0.20 6.3+0.1/-0 17.7min 5.8±0.20 0.56 78.9 44.6 3522.4 21 4000 4300 5300
0.2 0.2
EE25.4/6 25.4±0.5 10.0±0.2 6.4±0.25 6.4±0.25 18.6min 6.9±0.2 1.25 40.4 50.7 2070 10.8 1600 1680 2070
EE25.4/7 25.4±0.5 10.1±0.2 6.9±0.25 6.4±0.25 18.6min 7.0±0.2 1.18 43 50.7 2180.1 11.71 1800 1880 2350
GDEE25.4/6 25.4±0.5 10.0±0.2 6.4±0.25 6.4±0.25 18.6min 6.9±0.2 1.19 40.4 50.7 2070 10.9 YR46/ YR56/3 YR66/
-M 3000 550 4500
EE26.5/12 26.3±0.5 10.7±0.2 11.65± 8.35±0.15 18.5±0.5 6.8±0.2 0.536 47.77 92.86 4622.1 26.2 4200 4300 5400
0.15 5
E26.6/8.1 26.6±0.5 11.5±0.2 8.1±0.25 8.0±0.2 19.2min 7.2±0.2 0.837 63 52.7 3322 19.5 3100 3250 4050

规格  尺寸（mm） 有效磁路参数  AL±25%(nH/N2)
A B C D E（min） F C1 Ae Le(mm) Ve(mm³) 重量 YR28 YR48 YR98
(mm-1） (mm²) t(g)
EE28/11 28.2±0.6 10.6±0.25 11.0+0/-0.5 7.4±0.25 20.0min 6.5±0.25 0.62 83.2 51.5 4281.3 23 3300 3500 4300
EE28C/10.5 28.2±0.6 10.1±0.25 10.5±0.3 7.1±0.25 20.8min 6.6±0.25 0.7 73.5 51.6 3792.6 22 3500 3750 4700
EE30A/10 30.7±0.6 13.4± 10.7±0.3 10.4±0.3 20.8min 8.4±0.25 0.56 106.8 59.9 6397 36 3600 3760 4700
0.25
EE30B/10 30.0± 13.5± 10.6±0.3 10.6±0.3 19.8min 8.6± 0.57 104.5 59.8 6248.4 35.3 3500 3750 4700
0.6 0.25 0.25
EE31/11 31.4± 13.8±0.2 10.8± 10.4±0.25 22.8min 8.8±0.2 0.62 100.3 62.5 6273.3 36.1 3150 3300 4100
0.5 0.25
EE32/9 32.4±0.6 16.2±0.25 9.1±0.3 9.2±0.25 23.0min 11.8±0.25 0.9 83.2 75.2 6260 32.4 2400 2500 3100
EE33/13 33.0±0.6 14.4± 13.0+0-0.6 9.7±0.3 23.7min 10.1±0.25 0.61 113 69 7797 42.3 3500 3750 4700
0.25
EE35B/17 35.6±0.5 12.7± 17.0± 7.0± 28.6± 9.5±0.15 0.61 114.7 70 8031.7 45.2 3500 3700 4800
0.15 0.35 0.25 0.5
EE40/14/17 40.0±0.5 7.1±0.15 17.0±0.3 6.0±0.25 33.4min 4.4±0.15 0.56 97.74 54.25 5303 31 4000 4170 5200
EE40.8/15/22 40.8±0.6 7.6±0.2 22.0±0.4 6.0±0.2 34.8±0.5 4.6±0.2 0.43 56.78 130.6 7415.7 44.2 4400 4600 5800
EE42/15 42.0±0.7 21.2±0.3 15.0±0.4 12.0±0.3 29.5min 15.2±0.3 0.53 181 97.3 17611 117 4000 4170 5200
EE42B/13 42.4±0.6 6.3±0.15 13.5±0.3 4.8±0.2 37.0min 4.1±0.15 0.92 61.1 56.3 3439 20.4 2100 2200 2750
EE42/13N 42.0±0.7 21.2±0.3 15.0±0.4 12.0±0.3 29.5min 15.2±0.3 0.429 132 56.62 7474 44 6200 6470 8100
EE42B/16 42.5±0.6 6.6±0.2 16.5± 4.8±0.2 37.0min 4.3±0.2 0.74 77.3 57.4 4436.8 25 2800 2900 3650
0.35
EE42.5/43/ 42.5±0.6 21.5±0.2 19.8± 12.0± 30.1min 15.4± 0.42 236.9 99.23 23512 127.2 6000 6300 7800
20 0.25 0.25 0.25 4 68
EE45.3-16- 45.3±0.5 7.95±0.2 16.0+0.2/ 6.5±0.2 38.0±0.4 7.95±0.2 0.59 104 61.31 6376.2 36.2 4000 4100 5200
16 -0.25
EE47/21 47.0±0.7 6.2±0.2 21.0± 5.0±0.2 42.0+0.6-0 4.2±0.2 0.68 89.3 60.3 5385 33.2 3200 3300 4200
0.35 0.5
EE47/17 47.0±0.5 8.55± 21.0± 5.0±0.25 42±0.5 6.55± 0.765 90.92 69.54 6322.2 38 2600 2700 3900
0.15 0.25 0.15 9

规格  尺寸（mm） 有效磁路参数  AL±25%(nH/N2)
A B C D E（min） F C1 Ae Le(mm) Ve(mm³) 重量 YR28 YR48 YR98
(mm-1) (mm²) t(g)
EE50/14/20 50.0±0.5 7.7±0.15 20.3±0.3 6.5±0.2 43.5±0.5 4.8±0.15 0.53 122 65.7 8041.4 31 4400 4600 5750
EE50.4/16. 50.4±0.5 6.6±0.15 16.±0.25 5.6±0.2 44.2±0.4 3.8±0.2 0.67 93.75 63.14 5912.4 35 3600 3700 4600
5
EE55/21 55.2±1.05 27.5±0.3 21.0+0 16.95±0.3 37.5min 18.8±0.3 0.36 343 124 42640 229.6 6300 6500 8150
/-0.8
EE55/25 55.2±1.05 27.5±0.3 25.0+0 16.95±0.3 37.5min 18.8±0.3 0.295 420 124 52100 280 7800 8000 10000
/-0.8
EE62-24-11.5 62.0±0.8 11.5±0.25 24.0±0.3 15.0±0.25 47.0±0.8 4.0±0.25 0.199 360 71.56 25762 150 11500 12000 15000
3
EEW64-34-35 64.0±0.7 17.0±0.3 35.0±0.4 12.0±0.3 54.0±0.7 12.0±0.3 0.29 364.5 105.9 38609 214 7000 7300 9100
EE65/65/27 65.2±1.5 32.5±0.3 26.9±0.4 19.65±0.35 44.2min 22.6±0.4 0.27 536.8 146.65 78732 425 9600 10000 12500
7 5
EE70/32 70±1.5 33±0.3 31.75±0.8 21.5±0.6 48±1.5 22.5±0.3 0.22 683.3 150 102523 550 11500 12000 15000
EE80/75/40 80±1.5 37.65± 40.4±0.6 19.9±0.4 61.4±1.5 28.35±0.4 0.235 782.8 183.9 143965 750 11000 11500 14000
0.4 5 0.83

规格  尺寸（mm） 有效磁路参数  AL±25%(nH/N2)
A B C D E（min） F C1 Ae Le Ve 重量 YR28 YR48 YR98
(mm-1) (mm²) (mm) (mm³) (g)
EF12.7/3.5 12.7±0.3 6.5±0.2 3.5±0.2 3.5±0.2 9.1min 4.8±0.2 2.67 11.4 30.5 348.4 2.02 770 800 1000
EF14/6 14.2±0.3 5.5±0.2 6.0±0.2 3.6±0.2 10.2±0.3 3.6±0.2 1.18 22.7 26.9 610.63 3.74 1800 1880 2350
EF16/5 16.1±0.4 8.1±0.2 4.5±0.2 4.55±0.2 11.3min 5.9±0.2 1.88 20.1 37.6 754 4.4 1100 1150 1450
EF16C/5 16.0±0.5 8.1±0.2 4.5±0.2 4.5±0.2 11.8min 5.9±0.2 1.99 19 37.8 718.2 4.3 1050 1100 1370
EF16B/8 16.1±0.4 6.0±0.2 8.2±0.2 4.55±0.2 11.3min 3.8±0.2 0.79 37 29.3 1084 6 2500 2600 3200
EF16/8 16.1±0.4 8.1±0.2 8.2±0.2 4.55±0.2 11.3min 5.9±0.2 1.02 36.81 37.65 1386 7.5 2100 2200 2750
EF20/6普通 20.0+0.6/-0 10.0±0.2 5.65±0.25 5.7±0.2 14.1min 7.2±0.2 1.47 31.6 46.6 1468 8.04 1500 1600 2000
0.4
EF20A/6 20.0+0.6/-0 9.1±0.2 5.65±0.25 5.7±0.2 14.1min 6.3±0.2 1.34 31.9 42.8 1365.3 7.9 1600 1670 2100
0.4
EF20B/6 20.0±0.4 10.2±0.3 5.7±0.2 5.75±0.1 14.6min 7.4±0.15 1.53 30.85 47.2 1456.39 8.2 1450 1500 2000
5
EF20/9 20.0±0.4 10.0±0.2 8.85±0.25 5.7±0.2 14.1min 7.2±0.2 0.94 49.3 46.4 2284 12.8 2200 2300 2870
EF20/11 20.0±0.4 10.0±0.2 10.6±0.25 5.7±0.2 14.1min 7.2±0.2 0.77 60.2 46.4 2791 15 2500 2600 3500
GDEF20.3 20.3±0.3 10.8±0.2 4.6±0.25 4.6±0.2 15.7±0.2 8.4±0.2 3.06 26.14 80.08 2093.4 6.44 YR36/ YR46/ YR56/
2200 3000 4400
GDEF20.5/11 20.5±0.4 11.3±0.1 10.5±0.3 6.0±0.2 14.25min 8.4±0.2 0.83 66.3 47.53 3151.2 19 YR36/ YR46/ YR56/
5000 6300 7700
EF20.5A/20/5 20.5±0.5 10.2±0.3 5.65±0.3 5.7±0.3 14.8min 7.4±0.3 1.34 33.5 44.9 1500 8.4 1400 1450 1950
EF20.5D/11 20.5±0.4 11.35±0.1 5.65±0.3 5.54±0.2 14.25min 8.45±0.15 0.86 60 51.9 3115.6 18 YR36/ YR46/ YR56/
4400 6100 7500
EF21/6 21.0±0.4 10.0±0.2 5.65±0.25 5.7±0.2 15.0min 7.3±0.2 1.51 31.6 47.8 1512 8.5 1500 1600 2000
EF21/9 21.0±0.4 10.0±0.2 8.85±0.25 5.7±0.2 15.0min 7.3±0.2 0.98 48.7 47.6 2318.1 13.7 2200 2300 2870
EF21/11 21.0±0.4 10.3±0.2 11.0±0.25 5.7±0.2 15.0min 7.6±0.2 0.81 60.5 48.9 2958 16.4 2700 2800 3500
EF21B/11 21.2±0.4 6.0±0.2 10.5±0.25 5.7±0.2 15.0min 3.5±0.2 0.575 56 32.2 1803.2 10.2 3000 3100 3900

规格  尺寸（mm） 有效磁路参数  AL±25%(nH/N2)
A B C D E（min） F C1 Ae Le Ve 重量 YR28 YR48 YR98
(mm-1) (mm²) (mm) (mm³) (g)
EF25B/7 25.3±0.5 12.6±0.25 7.2±0.25 7.25±0.25 17.8min 9.0±0.25 1.14 51.1 58.3 2984 16.1 1900 2000 2500
EF25B/9 25.3±0.6 12.6±0.25 8.85±0.25 7.25±0.25 17.8min 9.0±0.25 0.92 63.2 58.3 3685 19.6 2100 2200 2750
EF25/9 25.2±0.6 13.0±0.25 8.7±0.2 7.0±0.2 17.8min 9.5±0.25 1.01 59.6 60.4 3600 19.5 2100 2200 2750
EF25B/11 25.3 12.7 10.75±0.2 7.25 17.8min 9.1 0.76 76.8 58.7 4506.6 24.4 2700 2800 3500
±0.6 ±0.25 5 ±0.25 ±0.25
EF25C/11 25.3±0.6 10.4±0.2 10.75±0.2 7.25±0.2 17.8min 6.8±0.2 0.648 76.45 49.54 3787.26 21 3600 3800 4800
5 5
EEL16/5 16.0±0.4 12.5±0.2 4.9±0.2 4.0±0.2 11.7min 10.4±0.2 2.93 19.1 56.1 1071.5 6.4 800 830 1050
EEL19/5 19.2±0.4 14.0±0.2 4.9±0.2 4.6±0.2 14.2min 11.3±0.2 2.7 23.2 62.8 1460 8.75 850 900 1100
EEL22/6 22.0±0.5 15.0±0.25 5.65±0.25 5.65±0.2 15.6min 11.6±0.3 1.96 33.9 66.4 2252 13.8 1100 1150 1450
5
EEL25.4/6.5 25.4±0.5 17.1±0.25 6.5±0.25 6.5±0.25 19.0min 13.8±0.3 1.92 40.7 78.1 3178 18.6 1100 1150 1450
PTS 型
PTS 型
PTS 型
PTS 型
PTS 型
PTS 型
PTS 型
PTS 型
PTS 型
PTS 型
PTS 型
PTS 型
PTS 型
PTS 型
PTS 型
PTS 型
PTS 型
PTS 型

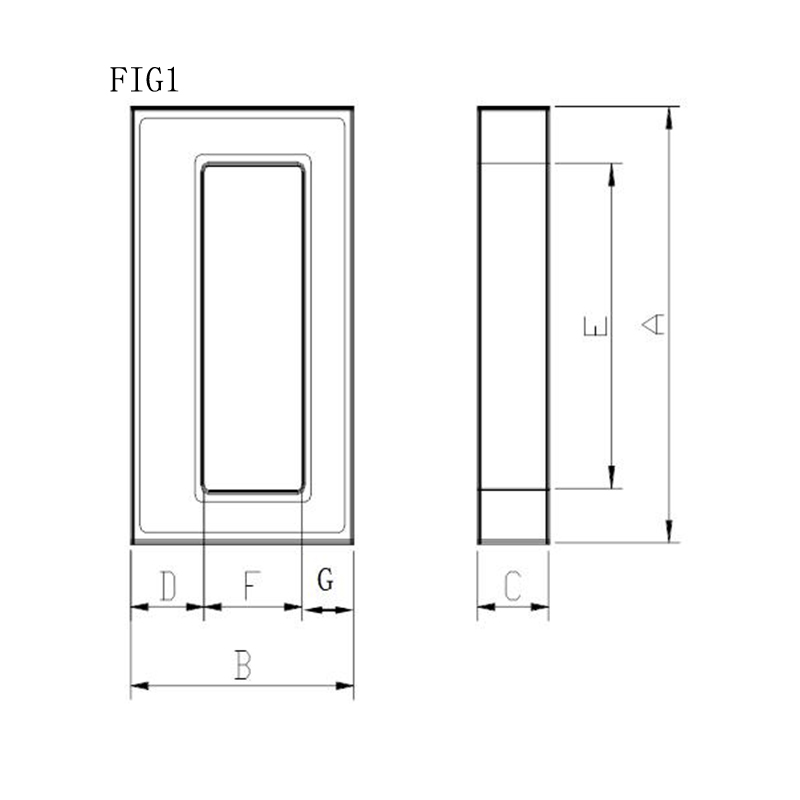

EB 型

规格  尺寸（mm） 有效磁路参数  AL±25%(nH/N2)
FIG A B C D E（min） F G H C1 Ae Le(mm) Ve 重量 YR28 YR48 YR98
(mm-1) (mm2) (mm3) (g)

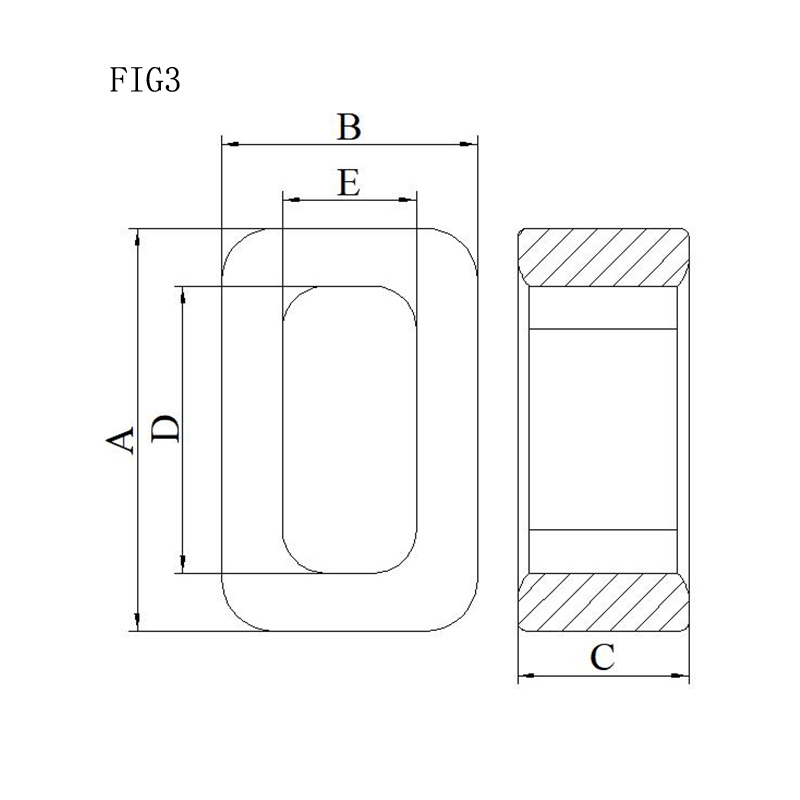

EB19/16 3 16.1± 5.35± 19.0± 4.9± 12.0min 3.4± 15.9 0.413 68.94 28.4 1961.3 11.8 5100 5300 6650
0.5 0.2 0.35 0.3 0.2 5± 5 5
0.3
EB20/9 3 13.2± 4.6±0.2 19.8± 2.9± 9.2min 3.0± 16.8 0.43 56 24 1344 8.15 3500 3600 4500
0.4 0.4 0.2 0.2 ±
0.3
EB20B/9 6 13.5± 4.5±0.2 20.0± 2.8± 10.2min 2.8± 15.9 0.448 52 23.3 1211.6 7.99 3500 3600 4500
0.5 0.4 0.2 0.2 ±
0.3
EB25/10 12.5± 5.1±0.2 25.6± 2.9± 8.5min 3.5± 21.4 0.37 66.24 24.8 1648.7 13.5 5500 5700 7200
0.4 0.4 0.2 0.2 ±0.3 9
EB26/9 1 13.5± 4.5±0.2 26.0± 2.7± 10.2min 2.7± 21.7 0.325 72 23.4 1685 10.9 6000 6250 7800
0.4 0.4 0.2 0.2 ±
0.3
EB28B/9 1 13.4± 4.6±0.2 27.8± 3.1± 10.0min 2.9± 25.3 0.28 85 23.8 2023 12.35 5400 5600 7000
0.4 0.4 0.25 0.2 ±
0.3
EB28C/10 7 20±0.4 5.0±0.2 28±0.5 5±0.2 15.6± 3.1± 24± 0.295 94.68 29.8 2823.7 21 6000 6250 7800
0.4 0.2 0.4 2
EB37/14 7 21.0± 7.3±0.2 37.0± 5.0± 16.3 5.0± 32 0.248 156.4 38.9 6081.8 38 1100 1150 1430
0.5 0.5 0.15 0.2 ± 0 0 0
0.3
EB39/9.1 1 13.6± 4.55± 39.0+0. 2.7± 10.2 2.85± 34.6 0.22 107.1 23.9 2559 9.1 7800 8200 1020
0.4 0.15 3/-0.5 0.3 0.15 ± 0
0.5

规格  尺寸（mm） 有效磁路参数  AL±25%(nH/N2)
FIG A B C D E（min） F G H C1 Ae Le(mm) Ve 重量 YR28 YR48 YR98
(mm-1) (mm2) (mm3) (g)
EB39C/9 6 14.4± 4.9±0.2 39±0.5 2.6± 11.9± 3.2± 34.1 0.273 94.88 25.9 2461.6 17 6900 7100 8700
0.4 0.4 0.4 0.2 ± 4 6
0.3
EB41/11 8 41.3± 5.4± 19.8± 4.5± 14.7min 3.3± 37 0.179 170 30.5 5185 31.6 8600 9000 1120
0.6 0.15 0.3 0.25 0.2 ± 0
0.35
EB47/11 4 29.2± 5.45± 47.0± 7.7± 22.0min 3.35± 43± 0.138 242.8 33.5 8137.8 53 1430 1500 1870
0.4 0.2 0.6 0.2 0.2 0.5 0 0 0
EB47.5/2 5 29.6± 10.0± 47.6± 11.0± 22.5± 6.0± 39.2 17 1.05 394 48.4 19092 106 1720 1800 2250
0 0.5 0.2 0.8 0.3 0.3 0.2 ± ± 6 5 2 0 0 0
0.4 0.7
EB51/11 4 20.0± 5.6±0.2 51.0± 4.5± 14.8min 3.2± 48.6 0.132 234 30.9 7231 43.5 1200 1250 1550
0.5 0.8 0.2 0.2 ± 0 0 0
0.45
PTS 型
PTS 型
PTS 型
PTS 型
PTS 型
PTS 型

EC 型

规格  尺寸（mm） 有效磁路参数  AL±25%(nH/N2)
A B C D E（min） F C1 Ae Le(mm) Ve 重量 YR28 YR48 YR98
(mm-1) (mm²) (mm³) (g)
GDER9.5 9.35±0.3 2.45± 4.9±0.2 3.4± 7.65±0.3 1.675± 1.52 8.93 13.61 121.5 0.7 YR36 YR46 YR56
0.15 0.15 0.15 1450 1600 2200min
ER11.5 10.8±0.3 2.45± 5.9±0.2 4.15± 8.85±0.3 1.5-1.65 1.2 12.85 14.05 176.8 1 870 1160 1230
0.15 0.15 min
ER12.5/9.3 12.6±0.3 4.65±0.2 9.3±0.3 2.5±0.2 10.2±0.3 3.35±0.2 1.099 22.84 25.11 573.63 3.5 8100 8400 10500
/9.3
EC18.5/15 18.6±0.4 7.45±0.2 6.0±0.2 6.0±0.2 13.0min 4.95±0.2 1.16 30.4 35.3 1073 6 1600 1650 2080
ER18/13 18.86± 6.3±0.15 10.82± 7.9+0.1/ 14.92±0.25/ 3.47±0.1 0.381 23.9 62.75 149.5 10 4200 4400 5600
0.3 0.2 -0.15 11.54±0.25
EC19/16 19.2±0.35 8.2±0.15 5.0±0.2 5.0±0.2 14.1min 5.7±0.2 1.76 22.52 39.73 894.8 5.2 1300 1350 1500
EC19/27.3/ 19.6±0.5 13.65±0.15 7.4±0.2 7.4±0.2 14.9±0.5/ 9.4±0.4 1.32 41.3 54.6 2260 14.5 1310 1370 1720
7.4 13.0min
EC25/19 25.4±0.6 9.6±0.3 7.5±0.3 7.5±0.3 19.6min 6.7±0.3 1.14 43 49.1 2109 13.6 1900 2000 2500
ER25/10 25.3±0.4 5.1±0.2 10.0±0.25 8.3±0.2 18.2min 3.1±0.2 0.63 48 30 1440 10 3300 3450 4300
（EC25-10）
EC25/20/11 25.0±0.6 10.0±0.3 11.0±0.2 9.5±0.3 19.0min 6.5±0.2 0.63 73.9 46.7 3451 19.2 3300 3450 4300

规格  尺寸（mm） 有效磁路参数  AL±25%(nH/N2)
A B C D E（min） F G C1 Ae Le(mm) Ve 重量 YR28 YR48 YR98
(mm-1) (mm²) (mm³) (g)
EC28/22 28.2± 10.7± 11.4± 10.9±0.2 21.5min 6.7±0.25 0.56 87.7 48.8 4284 26 3800 3950 5000
0.6 0.25 0.3
ER25A/10 25.4± 5.6±0.2 9.95± 8.3±0.25 19.1min 3.5±0.2 0.66 49.8 32.9 1628 10.8 3300 3450 4300 ER25
0.4 0.3 A/10
EC27/19 27.0± 9.7±0.25 7.5±0.3 7.5±0.3 19.8min 6.5±0.25 1.03 47.7 49.4 2356 13.2 2000 2100 2600 EC27
0.6 /19
EC28/28 28.1± 14.0± 11.4± 9.7±0.3 21.2min 10.0± 0.77 83.7 64.5 5401 31.9 2700 2800 3600 EC28
0.6 0.25 0.3 0.25 /28
EC28/34 28.1± 17.4± 11.4± 9.9±0.3 21.2min 12.9± 0.92 82.9 76.1 6309 36.3 2500 2600 3250
0.6 0.25 0.3 0.25
EC28B/28 28.5±0.5 14±0.2 11.4± 9.9±0.25 22.1±0.5 9.6±0.15 18.5min 0.74 82.1 64 5254 32 2700 2800 3600
0.25
EC29/28 29.1 14.3± 11.4± 9.9±0.25 22.5min 10.0± 20.5min 0.8 82 65.5 5372 32 2700 2800 3600
±0.6 0.25 0.3 0.25
EC29/34 29.1± 17.1± 11.4± 9.9±0.25 22.5min 12.8± 20.5min 0.94 81 76.7 6234 36.6 2500 2600 3250
0.6 0.25 0.3 0.25
EC30/32 29.8± 15.8± 9.5± 9.5±0.3 22.0min 11.0± 20.2min 0.92 77 70.6 5436 32.7 2300 2400 3000
0.8 0.25 0.3 0.25
EC30B/17/1 30.0± 8.3± 16±0.3 11±0.2 22.3min 5.3± 0.392 107.18 42.04 4506.1 25 4500 4800 6000
6 0.4 0.15 0.15 9
EER3118W 31.0± 8.9± 12.4± 11.0±0.2 24.0± 5.15± 22.8± 0.46 50.3 93.6 4703 26 4400 4700 5900
0.5 0.15 0.2 0.5 0.15 0.5
EC32A/34 31.5± 16.9± 11.4± 9.9±0.2 24.2± 12.5± 21.5min 0.88 87.26 76.89 6709.1 43 2500 2600 3200
0.5 0.2 0.25 0.5 0.2 9
EC34B/34 34.2± 17.4± 10.8± 10.8±0.3 25.6min 12.2± 0.85 94.4 79.9 7533 43 2500 2600 3250
0.8 0.25 0.3 0.25
EC34/35 Newly Opened 35.2± 17.3± 10.8± 10.8±0.3 26.6min 12.1± 25.4min 0.84 95 79.1 7597 42 2600 2700 3400
0.8 0.25 0.3 0.25

规格  尺寸（mm） 有效磁路参数  AL±25%(nH/N2)
A B C D E（min） F G C1 Ae Le(mm) Ve 重量 YR28 YR48 YR98
(mm-1) (mm²) (mm³) (g)
EC35/34 35.0±0.7 16.8±0.25 11.3±0.3 11.3±0.3 26.5min 10.8±0.25 0.7 108.4 75.4 8175 43 3100 3200 4000
EC35/42 35.0±0.7 21.0±0.3 11.3±0.3 11.3±0.3 26.5min 15.0±0.25 0.86 106.9 92.2 9849 55.2 2700 2800 3600
EC35/43 35.0±0.7 21.5±0.25 11.3±0.3 11.3±0.3 26.5min 15.5±0.25 24.5min 0.88 106.7 94.2 10043 56 2600 2700 3400
EC36/42 36.2±0.6 21.4±0.25 11.3±0.3 11.3±0.3 26.4min 15.4±0.25 0.85 102.8 94.4 9703 57 2500 2600 3250
EC36.3/42/1 36.3±0.8 21.3±0.25 11.2±0.3 11.2±0.3 28.4±0.8 15.4±0.25 26.65±0.8 0.9 104.35 94.19 9829.6 55 3000 3100 3900
1.3
EC39/45 39.4±0.7 22.7±0.25 12.5±0.3 12.5±0.3 29.5min 17.2±0.25 0.83 126 104 13104 71.5 2600 2700 3400
EC39/42 39.4±0.7 21.0±0.25 12.5±0.3 12.5±0.3 29.5min 15.5±0.25 0.77 126 96.8 12206 70.2 2800 2900 3650
EC40/44/13 40.0±0.8 22.1±0.3 13.3±0.3 13.3±0.3 29.0min 15.1±0.3 27.0min 0.62 153.6 95.9 14731 82.7 3100 3200 4000
EC40/45/13 40.0±0.8 22.6±0.3 13.3±0.3 13.3±0.3 29.0min 15.6±0.3 27.0min 0.64 153 97.9 14978 83 3200 3300 4150
EC40/43/15 40.0±0.8 21.3±0.3 15.0±0.3 14.0±0.3 30.7min 15.3±0.3 28.0min 0.605 158 95.6 15100 83.6 3300 3400 4250
EC41A/44/1 41.0±0.7 22.4±0.25 12.5±0.3 12.5±0.3 31.3min 17.2±0.25 29.2min 0.775 132.79 102.94 13668 70.6 2800 2900 3650
2.5 95
EC42/44/15 42.0±0.6 21.8±0.25 15.2±0.3 15.2+0.2-0 30.8min 15.7±0.25 28.5±0.6 0.53 184 98.3 18071 100.8 3900 4000 5800
0.3
EC42/45/20 42.0±1.0 21.6±0.25 19.6±0.4 17.1±0.35 32.1min 15.65±0.3 27.4min 0.425 227.8 97 22096 126 5000 5200 6500
6
EC42A/45/1 42.5±0.6 22.5±0.25 17.85±0. 17.85±0.3 33.0min 16.0±0.25 29.0min 0.397 247.21 98.21 24278 120 6400 6700 8300
8 35 41
EC43/20/20 43.5±1.0 22.0±0.3 19.8±0.3 17.4±0.3 33.2±1.0 16.0±0.3 0.45 224.32 100.65 22578 124.4 5750 6000 7500
9

规格  尺寸（mm） 有效磁路参数  AL±25%(nH/N2)
A B C D E（min） F G C1 Ae Le(mm) Ve 重量 YR28 YR48 YR98
(mm-1) (mm²) (mm³) (g)
EC44/45/15 44.0± 22.5± 15.3± 15.0±0.3 32.0min 16.5± 0.58 179 103.2 18473 108.4 3600 3750 4700
0.8 0.25 0.3 0.25
EC44/48/15 44.0± 23.9± 15.3± 15.0±0.3 32.0min 16.9± 0.56 188.8 106.2 20050 110.2 3500 3650 4550
0.8 0.25 0.3 0.25
EC49/50/16 49.0± 25.0±0.3 16.4± 16.4±0.3 37.2min 18.30± 0.54 211.7 114.7 24292 132 5300 5500 6900
1 0.3 0.3 3
EC52-12 52.0± 6.0±0.15 20.00± 17.00±0.3 42.0± 3.5±0.3 0.416 120.73 50.2 6060.8 54 5600 5800 7000
1 0.3 0.5 3
EC53/45/21 53.2± 23.2±0.3 21.5± 19.95±0.3 38.7min 16.30± 34.85± 0.33 314 114 36043 164 6700 7000 7800
0.8 0.3 0.3 0.8
EC54/55 54.5± 27.7±0.2 18.9± 18.9±0.40 41.2± 20.3± 0.455 279 127 35620 210 4800 5000 6200
1.3 0.4 1.1 0.4
EC60/62 59.8± 31.0±0.2 21.65± 21.65± 44.7± 22.5± 0.384 367 141 51630 280 5300 5500 6900
1.3 0.45 0.45 1.1 0.4
PTS 型
PTS 型
PTS 型
PTS 型
PTS 型
PTS 型

ECO 型

规格  尺寸（mm） 有效磁路参数  AL±
25%(n
H/N2)
FIG A B C D E（min） F C1 Ae Le(mm) Ve 重量 YR28 YR48 YR98
(mm-1) (mm2) (mm3) (g)
ECO21/21 1 21.0±0.5 10.65± 7.7±0.2 5.7±0.2 15.4 8.4±0.2 1.63 34 55.5 1887 11.7 1400 1450 1800
0.2 min
EC021/24 1 21.0± 12.15± 7.7± 5.7± 15.4 9.9±0.2 1.81 34 61.5 2091 12.2 1300 1350 1850
0.5 0.2 0.2 0.2 min
ECO22/25/9 2 23.5± 13.35+0.3 9.0± 6.3± 17.5mi 10.75+0. 1.75 40.67 71.3 2900 16.8 1300 1400 1900
0.3 /-0.1 0.2 0.2 n 3/-0.1
ECO25-25 1 25.3± 12.75± 11.75± 7.0± 18.5mi 9.9± 56.06 62.2 3501.2 24.4 3200 3300 4200
0.5 0.2 0.3 0.2 n 0.2
PTS 型
PTS 型
PTS 型
PTS 型
PTS 型
PTS 型
PTS 型
PTS 型
PTS 型
PTS 型
PTS 型
PTS 型
PTS 型
PTS 型
PTS 型
PTS 型
PTS 型
PTS 型
PTS 型
PTS 型
PTS 型
PTS 型

ED 型

规格  尺寸（mm） 有效磁路参数  AL±25%(nH/N2)
FIG A B C D(D1) E（min） F D2/J G C1 Ae Le(mm) Ve 重量 YR28 YR48 YR98
(mm-1) (mm²) (mm³) (g)
EDR16/20 4 20.0± 4.85± 16.0±0.3 5.0±0.2 15.1± 3.15± 12.0± 0.566 51.83 29.33 1520.1 11 4400 4600 5400
0.4 0.15 0.4 0.15 0.3 1
ED20/8 2 20 3.9 9.9 4.4 16.6 2.6 6.4 14.5 1.12 23.76 26.66 633.4 5.3 2000 2050 2600
±0.4 ±0.15 ±0.25 ±0.2 min ±0.15 ±0.2 MIN
ED21/27 4 21.1± 7.35± 27.0± 4.95±0.3 16.8min 5.1± 22.05 0.37 106.4 39.3 4181.5 25.6 6000 6250 7800
0.6 0.2 0.35 0.25 ±0.35
ED21/37 4 21.0± 7.3± 37.0±0.5 5.0±0.15 16.3min 5.0± 32.0± 0.248 156.4 38.9 6081.8 38 9200 9600 12000
0.5 0.2 0.2 0.3
EED2110S 8 21.5± 5.0± 14.0±0.3 9.9±0.2 19.3+0.3 3.0± 5.5±0.2/12.9± 16.5± 0.7 44.27 30.95 1370.1 10 5200 5400 6800
0.35 0.2 5/-0.25 0.2 0.35 0.35 8
EED21.8/ 10 21.9± 6.05± 18.2±0.4 9.6±0.25 18.1± 3.6± 9.6±0.25 15.3± 0.41 83.46 34.36 2867.6 17.6 4600 4800 6000
12/18.4 0.4 0.15 0.4 0.2 0.4
EED24/20 6 24.0± 10.6± 9.5±0.25 6.5±0.25 17.5± 7.6± 0.93 54.72 51.03 2792.6 15.4 2400 2500 3100
0.5 0.2 0.5 0.2
EED25/16 5 25.0± 7.9± 14.0±0.3 7.5±0.2 18.7± 4.8± 3.1± 0.454 90 40.91 3683.6 22 5200 5400 6800
0.4 0.2 0.4 0.2 0.15 2
ED26/30 1 26.0± 14.75± 11.5± 7.8±0.2 19.0+0. 11.35+0. 0.86 78.64 67.97 5345.1 30.4 2500 2600 3250
0.5 0.3 0.25 7/-0 3/-0.25
ED28/21 5 28.0± 10.4± 11.9±0.2 8.5±0.2 20.5 6.7± 0.58 86.1 50.5 4350 25 3800 3900 4900
0.6 0.3 min 0.3
ED30/10 3 30.0± 5.1± 7.7± 12.1± 23.30± 2.20± 6.0± 0.66 49.65 32.8 1628.5 11 3250 3400 4200
0.5 0.2 0.2 0.3 0.4 0.2 0.2
EED31A/1 3 31.0± 8.4± 20.0±0.3 10±0.2 22±0.4 4.95± 16± 0.29 120 48 5760 43.4 6900 7200 9000
7W 0.5 0.15 0.15 0.2
EED31C-1 3 31.0± 8.9± 20.0±0.3 22.7±0.4 10±0.2 4.95± 16± 0.297 159.2 47.23 7518.7 44 6900 7200 9000
7W 0.5 0.15 0.15 0.2 3
EED31B/1 3 31.8± 8.5± 14.0±0.2 9.95± 23.2min 4.85± 9.95± 0.426 109.4 46.64 5104.4 29.4 4700 4900 6300
7W 0.4 0.15 0.15 0.15 0.15 5

规格  尺寸（mm） 有效磁路参数  AL±25%(nH/N2)
FIG A B C D(D1) E（min） F D2 G C1 Ae Le(mm) Ve 重量 YR28 YR48 YR98
(mm-1) (mm²) (mm³) (g)
EED3411 5 34.0± 5.7± 22.0±0.3 8.0±0.15 27.8± 2.7± 18.6± 0.315 133.3 42.01 5602.1 34 6800 7100 8800
0.5 0.15 0.5 0.15 0.3 4 1
ED3317 3 33.8± 8.35± 16.5±0.2 28.8±0.5 8.4± 5.85± 8.4± 0.707 78.1 55.22 4311.2 25 3000 3150 3900
0.5 0.15 0.15 0.15 0.15
ED3318W 3 33.0± 9.40± 14.0±0.2 24.0+0.3/ 10.0± 4.9± 12.0± 0.394 124.2 48.98 6087 34.6 5400 5700 7000
0.3 0.15 -0.35 0.2 0.15 0.2 8
EED33A 3 33.0+0.4 9.40± 14.0±0.2 24.0min 10.0+0. 4.9± 12.0+0 0.38 127 48.12 6111.2 32 5400 5700 7000
/-0.3 0.15 1/-0.15 0.15 .1/-0. 4
15
ED35/20 6 35±0.6 10.0± 35±0.6 10.0±0.2 29.4± 6.6± 24.0min 0.273 53.97 193.92 10271 78 8200 8600 10700
0.15 0.5 0.2 18
EED3617 3 36.8± 8.35± 18.5±0.2 31.8± 9.6± 5.85± 9.6±0.15 0.65 92.4 60.3 5572 30.6 4200 4400 5800
0.5 0.15 0.5 0.15 0.15
EED3812 3 38.0± 6,25+0. 18.5±0.3 9.6±0.2 33.0± 4.25± 9.6±0.2 0.54 84.9 45.88 3988.7 25.2 3100 3300 4200
0.5 15/-0.1 0.5 0.15
ED38/15 7 38.0± 31.8min 6.0±0.2 14.0+0.1/ 7.8± 4.9± 0.74 0.74 75.2 56 4211 24.4 3100 3200 4200
0.5 -0.3 0.2 0.2
EED40A-2 9 40.0± 10.0± 29.0± 7.3±0.2 34.0± 13.0± 16.0±0.3 0.38 64.72 64.72 11036 65.4 6000 6150 7700
0 0.5 0.2 0.3 0.5 0.25 64
EED40.8/ 3 40.8± 12.85± 26.85± 11.0±0.3 30.8± 8.0± 271.2 67.53 18320 93.2 8200 8600 10700
26 0.5 0.2 0.3 0.5 0.2 7 6
ED41/16 3 41.0± 8.30± 23.0±0.4 36.0±0.5 11.5± 5.80± 11.5± 0.52 118.1 61.4 7256 40.7 4500 4700 5600
0.5 0.15 0.3 0.15 0.3

规格  尺寸（mm） 有效磁路参数  AL±25%(nH/N2)
FI A B C D E（min） F G H C1 Ae Le(mm) Ve 重量 YR28 YR48 YR98
G (mm-1) (mm²) (mm³) (g)
ED4125 5 41.8± 12.3±0.25 21.85±0.4 11.0± 31.8± 8.9+0.3/-0 0.313 218.9 68.42 14977 88 6000 6300 7800
0.5 0.3 0.5 0.2 0.35
EED42B 3 42.2± 6.25+0.15/ 23.0±0.4 37.2± 11.5± 4.25± 11.5 0.45 105 47.42 4982 35 3400 3600 4600
(EED42/12) 0.5 -0.12 0.5 0.25 0.15 ± 7 69
0.25
EED46B/12 3 46.2± 6,15+0.15/ 28.0±0.35 8.5±0.2 41.6± 4.15± 18 0.65 119.3 57.3 6831 42 4800 5000 6200
0.55 -0.1 0.55 0.15 ±0.3 2 81
EED46/12 3 46.2± 6,15+0.15/ 34.0±0.35 8.5±0.2 41.6± 4.15± 18 0.49 142.3 69.8 9949 52 4800 5000 6200
0.55 -0.1 0.55 0.15 ±0.3
ED42/26 4 26.0± 7.6±0.2 42±0.6 5.9±0.3 20.5min 4.95±0.2 36.9 192.4 43.12 8297 56 920 960 12000
0.6 ± 2 7
0.35
ED4324 5 43.0± 12.2±0.2 21.9±0.3 11.0± 33.0± 8.7±0.2 0.36 186.1 68 12654 74.2 6000 6250 7800
0.5 0.2 0.5 0.8
EED47.5/15 5 47.5± 7.5±0.25 20±0.3 5.0± 41.5± 4.5±0.25 0.555 113.8 63.18 7189 42 4200 4400 5800
/20 0.6 0.25 0.6 9
EED48/20 5 48.6 9.80± 24.00± 10 39.6 5.30± 0.297 220.6 65.63 14478 82.5 77000 8000 11000
±0.60 0.15 0.3 ±0.25 ±0.60 0.15 1 0.91
EED5026 5 50.8 12.85± 26.85± 40.8 14 8.00± 0.26 282.1 74.54 21031 120.4 8100 8400 10500
±0.80 0.2 0.4 ±0.80 ±0.35 0.2 5 0.34
ED50/30 6 50± 15.0± 35±0.5 14± 40.5± 10.0± 37.0m 28.5 0.242 355.5 86.14 30622 168 10000 10200 12800
0.8 0.15 0.35 0.75 0.2 in ± 1 0.93
0.5
PTS 型
PTS 型
PTS 型
PTS 型
PTS 型
PTS 型
PTS 型
PTS 型
PTS 型
PTS 型
PTS 型
PTS 型
PTS 型
PTS 型

EFD 型

规格  尺寸（mm） 有效磁路参数  AL±25%(nH/N2)
F A B C D E(min） F G C1 Ae Le Ve
(mm³)		 重量 YR28 YR48 YR98
I (mm-1) (mm²) (mm) t(g)
G
EFD10 1 10.4±0.6 5.20±0.2 2.85±0.2 4.4±0.2 7 3.8± 1.45± 3.2 7.33 23.4 172.1 1.5 550 600 700
min 0.2 0.2
EFD14/15 2 14.45± 7.3±0.2 4.6±0.25 5.5±0.2 10.9 5.5± 2.35± 2.4 14.2 34.7 494 2.58 900 950 1100
0.35 0.2 0.2
EFD15/15 1 15.4±0.5 7.8±0.2 4.7±0.2 5.3±0.2 11 5.8±0.2 2.4±0.2 2.33 15 35 525 3.4 900 950 1100
EFD15B/15 1 15.5±0.4 7.8±0.2 4.8±0.2 5.3±0.2 11.25min 5.8±0.2 2.3±0.15 2.33 15 34 510 3.4 800 900 1050
EFD16/15 2 16.3±0.3 7.5±0.2 4.8±0.2 6.0±0.2 12.2 5.40±0.2 2.5±0.2 2.14 16.8 36 604.8 3.68 850 900 1100
EFD18/17 3 18.0±0.4 8.50±0.2 6.0±0.2 7.5±0.2 12.9min 6.1±0.2 3.4±0.2 1.53 26.28 40.39 1061.4 6.5 1400 1450 1800
EFD18A 3 18.0±0.4 8.7±0.2 6.0±0.2 7.5±0.2 12.9min 6.3±0.2 3.2±0.2 1.53 25.08 40.69 1020.5 6.5 1400 1450 1800
EFD18.1 3 18.1±0.4 8.7±0.2 6.0±0.2 7.4±0.2 13.3±0.4 6.2±0.2 3.4±0.2 1.53 25.09 40.69 1020.9 6.5 1400 1450 1800
EFD20/20 1 20.0±0.55 10.2±0.2 6.65±0.3 8.9±0.25 15.4 7.9±0.2 3.6±0.2 1.69 28.5 48.3 1376 8.5 1200 1300 1650
EFD20/25 1 20.0±0.55 12.8±0.2 6.65±0.3 8.9±0.25 15.4 10.5± 3.6±0.2 2.09 28.5 59.5 1696 8.7 1050 1100 1350
0.2
EFD20.5/20 1 20.5±0.55 10.2±0.2 6.65±0.3 8.9±0.25 15.6 7.9±0.2 3.6±0.2 1.68 29 48.8 1415.2 8.46 1200 1300 1650
EFD21/20 1 20.8±0.55 10.2±0.2 6.65±0.2 8.9±0.25 16 7.9±0.2 3.6±0.2 1.72 28.5 49.1 1399.4 8.3 1300 1350 1700
EFD21A/20 1 21.2±0.55 10.3±0.2 6.7±0.2 8.9±0.25 16.5± 8.0±0.2 3.6±0.2 1.79 27.39 49.05 1343.5 8.5 1300 1350 1700
0.3
EFD21B/21 6 21.5±0.4 10.5±0.2 9.0±0.2 8.9±0.2 16.8± 8.2±0.2 5.45± 1.23 40.1 49.4 1981 12 1900 2000 2500
0.4 0.2
EFD21.5/20 1 21.5±0.5 10.3±0.2 6.65±0.2 8.9±0.25 17± 8.0±0.2 3.6±0.2 1.83 26.36 48.27 1272.7 8.6 1300 1350 1700
0.55
EFD23.5 1 23.5±0.5 11.5± 8.3±0.2 8.9±0.2 15.6 7.7± 5.0± 0.99 50.8 50.4 2559 16.8 1900 2000 2500
/23 0.25 0.25 0.15
EFD25/25 1 25.0±0.65 12.5±0.2 9.1±0.2 11.4±0.2 18.7 9.3±0.2 5.2±0.2 1.05 56.1 58.8 3298.7 18 2000 2050 2600

规格  尺寸（mm） 有效磁路参数  AL±25%(nH/N2)
FIG A B C D E（min） F G C1 Ae Le(mm) Ve 重量 YR28 YR48 YR98
(mm-1) (mm²) (mm³) t(g)
EFD25B/25 1 25.8±0.6 12.7± 9.1±0.2 11.3± 18.7 9.5±0.2 5.2± 1.05 56.9 59.6 3391 18.2 2000 2100 2800
0.25 0.25 min 0.25
EFD25E/25 1 25.0± 12.5±0.2 8.8±0.25 11.4± 18.7±0.6 9.3±0.25 5.2± 1.099 51.11 56.19 2872 17.8 2000 2100 2800
0.65 0.25 0.25
EFD26A/21 1 26.0±0.6 10.8±0.2 9.2±0.25 11.4±0.3 19.5min 7.6±0.2 5.1± 0.93 56.2 52.4 2945 16.6 2300 2400 3000
0.2
EFD26.5/25 1 26.6±0.5 12.6±0.2 9.1±0.2 11.4± 20.6 9.4±0.2 5.2± 1.13 53 59.8 3168 18 1900 2000 2500
0.25 min 0.2
EFD30.5/30 1 30.5± 15.4± 9.1±0.3 14.6± 23.7min 11.7± 4.9±0.2 1.16 61.7 71.4 4405 25 2100 2200 2700
0.5 0.2 0.3 0.2
EFD35/43 4 35.7±0.7 21.70± 6.5±0.2 16.5±0.2 25.2min 16.70± 3.9±0.15 1.5 66 97.4 6430 37 1450 1500 1900
0.2 0.2
EFD38/38 4 38.5±0.6 19.25 8.0±0.2 18.0± 27.5±0.4 13.75± 5.0±0.15 1 87.8 87.8 7709 42 2500 2600 3250
±0.2 0.25 0.15
EFD38A/42/ 4 38.0±0.6 15.9± 11.8±0.3 12.8±0.3 29.7±0.6 15.9±0.2 7.8±0.3 0.932 103.2 96.27 9941.67 56 2400 2500 3400
11.5 0.2 7
EFD40/44 4 40.4±0.7 22.25± 8.0±0.25 19.9±0.3 29.8MIN 17.25± 3.85±0.2 1.28 78.4 100.7 7895 44 1800 1900 2200
0.2 0.25
EFD43/45 4 43.5±0.7 22.7±0.2 6.3±0.2 22.5±0.3 32.5min 17.5±0.2 3.2±0.15 1.6 66.3 106 7029.9 43 1500 1560 2000
EFD45/55 4 45.0±0.7 27.6±0.2 6.1±0.2 21.6±0.3 30.7min 20.2± 4.1±0.15 1.35 86.5 117.1 10123 56.5 1600 1700 2400
0.25
EFD45B/50 4 45.2±0.7 24.9±0.2 7.5±0.15 24.0±0.3 32.8MIN 18.15± 4.0±0.15 1.15 93.9 107.8 10129 60.5 1700 1800 2400
0.2
PTS 型
PTS 型
PTS 型
PTS 型

EI 型

规格  尺寸（mm） 有效磁路参数  AL±25%(nH/N2)
A B C D E（min） F G C1 Ae Le(mm) Ve 重量 YR28 YR48 YR98
(mm-1) (mm2) (mm3) (g)
EI22/6 22.0±0.5 15.5± 5.6± 5.6± 15.5min 11.4±0.25 3.9± 1.22 35.6 43.3 1541 9.2 1600 1700 2400
0.25 0.25 0.25 0.2
EI28/11 28.0±0.6 17.3±0.25 10.7±0.3 7.3±0.3 18.6min 13.0± 3.5± 0.6 83.6 50 4182.9 24.6 3200 3300 4150
0.25 0.25
EI30/11 30.0±0.6 21.5± 10.65± 10.6± 19.8min 16.8±0.3 5.65± 0.55 107 59.3 6357 36.5 3500 3600 4500
0.3 0.3 0.3 0.3
EI30A 32.6±0.4 21.5± 10.7± 10.70± 23.0min 16.5±0.3 5.5± 0.59 104 61.8 6431 38.7 3500 3600 4500
0.3 0.3 0.3 0.3
EI33 33.0±0.7 24.2± 12.7± 9.70± 23.8min 19.5±0.3 5.0± 0.57 117 67.4 7940 47.8 3800 4000 4900
0.3 0.3 0.3 0.3 8
EI40/12 40.0±0.8 27.3+0.6 12.0+0 12.2+0 27.3 20.3+0.6 7.5± 0.52 147 77.8 11473 65.5 4200 4400 5400
/-0 -0.6 /-0.6 min /-0 0.3
PTS 型
PTS 型
PTS 型
PTS 型
PTS 型
PTS 型

EM 型

规格  F 尺寸（mm） 有效磁路参数  AL±25%(nH/N2)
I
G A B C D E（min） F G C1 Ae Le(mm) Ve 重量 YR28 YR48 YR98
(mm-1) (mm²) (mm³) (g)
EM13/14 1 13.1± 7.0± 4.0±0.2 5.0± 9.8min 5.5±0. 2.2+0.1/- 2.89 11.5 33.3 383.4 2.15 700 730 900
0.4 0.15 0.2 2 0.2
EM13.1 1 13.1± 6.0±0.15 3.4±0.2 6.8±0.2 10.0± 3.9± 1.8±0.15 2.2 11.9 26.31 313.08 3.1 700 730 900
0.3 0.2 0.15 4
EM13F 1 13.5± 7.4±0.1 4.6±0.2 5.1±0.1 10.4min 5.±0.2 2.2±0.15 2.24 13.8 31.84 442.2 3.1 900 960 1200
0.3
EM14A 1 14.0± 7.1±0.2 4.0±0.2 5.0±0.2 11.0± 5.6± 2.25±0.2 2.93 11.9 34.63 408.3 2.5 850 900 1000
0.3 0.2 0.2
EM15 1 15.5± 6.55±0.2 5.0±0.2 6.4±0.2 11.7 4.75± 2.4±0.2 2.12 15.3 32.6 499.5 3.3 900 950 1150
0.4 min 0.2

规格  FIG 尺寸（mm） 有效磁路参数  AL±25%(nH/N2)
A B C D E（min） F G C1 Ae Le(mm) Ve 重量 YR28 YR48 YR98
(mm-1) (mm²) (mm³) (g)
EM15.7 1 15.7± 6.8±0.2 5.0±0.2 6.2±0.2 11.9min 4.8±0.2 2.3±0.1 1.91 16.5 31.65 523.76 3.4 880 960 1200
0.3 3 5
EM15.7A 1 15.9± 6.8± 5.0± 6.3± 12.0mi 4.8± 2.3± 1.93 16.5 31.93 528.45 3.45 880 960 1200
0.3 0.2 0.2 0.2 n 0.2 0.1 5
EM20/17 2 21.5± 8.8±0.15 12.5±0.3 8.8±0.15 18 6.0±0.2 14.0min 0.59 69 40.72 2811 15.5 3700 3900 4800
0.35 ±0.3 4
EM43.5/5 1 43.5± 26.6±0.25 6.35±0.2 21.6±0.3 29.0± 18.8± 4.1±0.2 1.2 91.7 110 10087 55.7 1900 2000 2500
3 0.7 0.5 0.25
EM43.4/4 1 43.4± 22.4±0.25 8.0±0.25 22.5±0.4 33.20min 17.3± 3.2±0.2 1.35 75.9 102.7 7795 42.8 1700 1750 2200
5 0.7 0.25
PTS 型
PTS 型
PTS 型
PTS 型
PTS 型
PTS 型
PTS 型
PTS 型
PTS 型
PTS 型
PTS 型
PTS 型

EPC 型

规格  FIG 尺寸（mm） 有效磁路参数  AL±25%(nH/N2)
A B C D E（min） F G H C1 Ae Le(mm) Ve 重量 YR28 YR48 YR98
(mm-1) (mm²) (mm³) t(g)
EPC13A/13 1 13.7±0.4 6.65± 4.6±0.2 5.5±0.2 11 4.7± 2.1±0.2 8.8 2.5 12 30 360 2.5 850 880 1050
0.2 min 0.2 min
EPC13.3 1 13.3±0.3 6.9± 4.6±0.2 5.6±0.2 10.5 4.8± 2.5±0.1 8.3 2.34 12.79 28.76 367.8 2.5 850 880 1050
0.2 min 0.2 min
EPC17/17 1 17.8±0.4 8.50± 6.0±0.2 7.6±0.2 14.6 6.20± 2.8±0.2 11.8 2.04 20 40.8 817 4.9 1150 1250 1700
0.2 min 0.2 min
EPC17VE 2 17.9±0.4 8.60± 6.65± 7.7±0.2 14 5.65± 3.6±0.2 10.5min 1.32 28.4 37.6 1070 6.8 2100 2200 2700
0.2 0.2 min 0.2
EPC17C/9 3 17.5±0.4 4.6± 8.5± 7.7±0.2 14 3.0± 3.8±0.2 10.5min 0.98 25 24.6 617 4.89 2200 2300 2850
(EPC17S) 0.2 0.25 min 0.15
EPC18/17 2 18.0±0.3 8.5± 6.65± 7.65± 14.2 5.55± 3.6±0.2 10.6min 1.32 28.2 37.3 1050.3 6.96 1600 1650 2100
0.2 0.2 0.15 min 0.2
EPC19/20 1 19.3±0.5 10.0± 6.0± 8.5± 15.8 7.5± 2.4± 13.1 2.24 21.2 47.5 1007 5.9 950 1000 1250
0.2 0.2 0.25 min 0.2 0.15 min
EPC19B/17 2 19.4± 8.6± 7.25± 8.6± 14.6 5.6± 4.6± 11.1 1.03 37.1 38.1 1416.5 9.2 2200 2300 2800
0.4 0.2 0.2 0.2 min 0.2 0.2 min
EPC22/18 3 21.7± 9.4± 9.5± 10.0± 17 5.5± 6.0± 12.3 0.719 55.8 40.1 2237.6 12.6 3000 3100 3900
0.45 0.2 0.25 0.2 min 0.2 0.2 Min
EPC22.5/2 4 22.5± 10.2± 9.2± 9.0± 18.45 7.8± 5.55± 17.1± 1.31 37.12 48.9 1815.6 6.2 1850 2000 2700
0 0.3 0.2 0.2 0.2 ±0.3 0.2 0.15 0.3
EPC22B/20 23.1± 10.2± 9.8± 10.1± 17.3mi 7.0± 6.5± 15.0± 0.829 55.75 46.23 2577.3 15.6 2500 2600 3500
加大 0.3 0.2 0.25 0.25 n 0.2 0.25 0.5
EPC22B/20 3 22.7± 10.0± 9.8± 10.1± 17.8± 7.0± 6.5± 15.0± 0.832 56.6 47 2664 15.4 2500 2600 3500
0.5 0.2 0.25 0.25 0.5 0.2 0.25 0.5
EPC25/25 1 25.3±0.5 12.5± 8.0± 11.3± 20.8 9.2± 4.0+0.1 17 1.38 41.9 57.7 2417.6 14.3 1600 1700 2100
0.2 0.25 0.25 min 0.2 /-0.2 min

规格  FIG 尺寸（mm） 有效磁路参数  AL±25%(nH/N2)
A B C D E（min） F G H C1 Ae Le(mm) Ve 重量 YR28 YR48 YR98
(mm-1) (mm²) (mm³) t(g)
EDC2537 3 25.0±0.5 18.0± 20± 8.0±0.2 20.15± 13.0± 14.5± 16 0.728 107 78 8346 57 3400 3500 4300
0.15 0.4 0.5 0.2 0.25 min
EPC29/34 3 28.6±0.5 17.2+0 12.4± 12.0± 23.2 12.85+ 7.4± 0.91 83.66 76.5 6400 38 2700 2800 3100
.2/-0.1 0.25 0.25 min 0.2/-0.1 0.25
EPC31.5/ 1 31.5±0.6 21.5± 11.2± 11.2± 14.5± 23.0± 17± 5.3± 1.069 79.28 84.73 6717.3 22 2200 2300 2900
43 0.25 0.25 0.25 0.3 0.55 0.25 0.25 8
EPC3950 5 39±0.5 25± 17± 14.5± 29.5mi 20.1± 25.4 11.2± 0.663 168.5 111.8 18846 101 3900 4100 5100
0.25 0.35 0.25 n 0.25 min 0.25 8 92
PTS 型
PTS 型
PTS 型
PTS 型
PTS 型
PTS 型
PTS 型
PTS 型
PTS 型
PTS 型
PTS 型
PTS 型
PTS 型
PTS 型
PTS 型
PTS 型
PTS 型
PTS 型

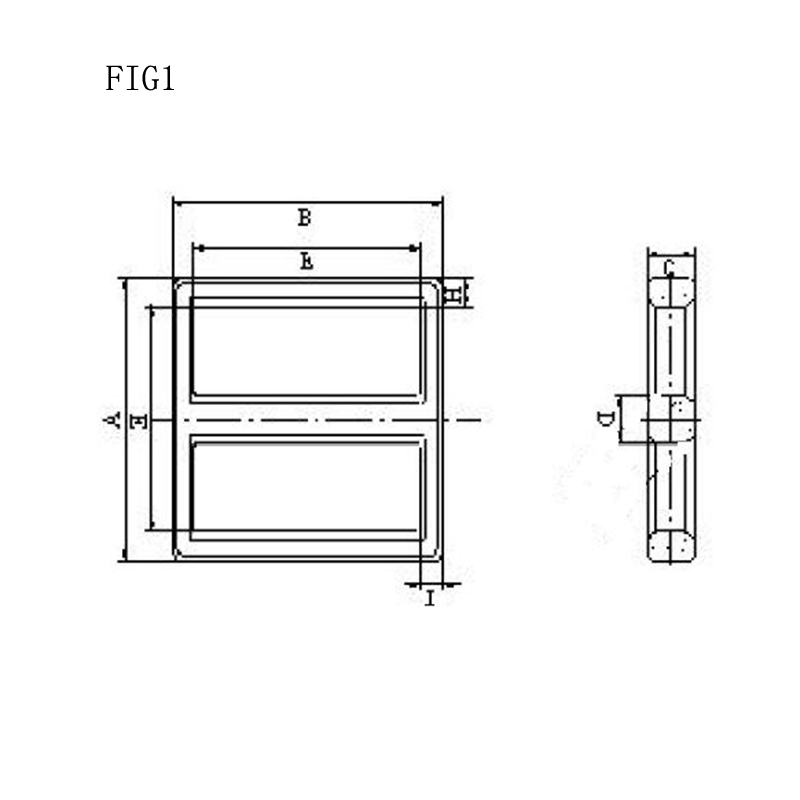

EQ 型

规格  尺寸（mm） 有效磁路参数  AL±25%(nH/N2)
FIG A B C D E（min） F G I C1 Ae Le(mm) Ve 重量 YR28 YR48 YR98
(min) (mm-1) (mm²) (mm³) t(g)
EQ12.9 11 12.9± 3.05± 6.25± 4.2± 10.0min 2.05± 1.259 14.14 17.81 251.9 1.9 1150 1200 1500
0.3 0.15 0.2 0.15 0.15
EQ18/13 11 18.4± 6.7±0.2 7.5±0.2 7.5±0.2 14.7± 4.55± 13.7± 0.83 38.44 32.12 1235 7 2300 2400 3000
0.4 0.4 0.2 0.4
EQ20.6/10 1 20.6+0. 5.0±0.15 10.0± 7.8± 17.0± 2.9± 6.0± 0.67 41.45 27.96 1159.6 7.5 2400 2500 3600
6/-0.4 0.3 0.25 0.4 0.15 0.2
EQ21/11 1 21.0± 5.4±0.15 14.0±0.3 8.8±0.20 17.8 3.2± 14 0.52 61.5 31.8 1955 12.6 3800 4000 5000
0.5 0.15
EQ21/12 1 21.0± 6.3±0.15 14.0±0.3 8.8±0.20 17.8 4.1± 13.8 0.58 61.5 35.4 2176 13 3500 3650 4550
0.5 0.15
EQ23A/ 8 23.1± 13.5±0.2 9.2±0.2 7.2±0.2 18.7± 11.0± 1.542 64.38 41.74 2687 15 1550 1600 2000
13(EC23/1 0.4 0.4 0.2 49
3)
EQ2416 1 24.0± 8.3±0.2 12.0±0.3 8.8±0.25 18.6± 5.7± 0.68 62.5 42.9 2683 15.6 3000 3100 3900
0.4 0.4 0.25
EQ25/13 1 25.0± 6.6±0.15 18.0±0.3 11.0±0.2 22.0± 4.1± 16.5 0.4 93.39 37.8 3530 22.3 5000 5200 6500
0.5 0.5 0.15

规格  尺寸（mm） 有效磁路参数  AL±25%(nH/N2)
A B C D E（min） F G I C1 Ae Le(mm) Ve 重量 YR28 YR48 YR98
(min) (mm-1) (mm²) (mm³) (g)
EQ27/1 1 27.0± 6.7± 18.2± 11.0± 22.8± 4.2+0.2/- 19 0.391 96.6 37.8 3657 22.5 5200 5400 6800
3 0.5 0.15 0.3 0.2 0.4 0.15 5
EQ27.5 1 27.5± 7.05± 18.3±0.3 11.1±0.2 23.2± 4.55± 19.4MIN 0.402 98 39.5 3879 24.2 4800 5000 6400
/14 0.5 0.15 0.5 0.15 1
EQ26/1 1 26.0± 6.6+0.2/- 17.5± 11.2+0.15 21.9 4.2+0.2/- 16.6 0.42 95.2 40.6 3870 21.4 5100 5300 6700
3 0.5 0.15 0.3 -0.3 0.15
EQ27.5 1 27.5± 6.6± 18.1±0.3 11.1± 23.8min 4.2± 19.3min 0.493 85.3 42.1 3596 22 5100 5000 6400
A/13 0.5 0.15 0.15 0.15 3
EQ27.6 1 27.6± 6.5± 17.5± 11.2±0.2 23.5min 4.4±0.2 19.0min 0.45 91 41.34 3762 22.6 5200 5400 6800
/14 0.5 0.2 0.35
EQ28/1 1 28.0± 6.25± 20.0±0.3 11.3±0.2 24.2± 3.8± 19.5 0.35 103.6 36.8 3812 25.8 6000 6200 7800
2 0.5 0.15 0.5 0.15
EQ28/1 1 28.0± 7.25± 20.0± 11.3± 24.2± 4.8± 19.5 0.39 104 40.8 4243 27.7 5500 5700 7200
4 0.5 0.15 0.3 0.2 0.5 0.15 2

规格  尺寸（mm） 有效磁路参数  AL±25%(nH/N2)
FI A B C D E F G(min) I C1 Ae Le(mm) Ve 重量 YR28 YR48 YR98
G （min (mm-1) (mm²) (mm³) (g)
）
EQ30/19 1 30.0± 9.6± 20.3 13.3 25 6.5± 20.8 0.36 133.7 49.2 6578 40 5400 5600 7000
0.6 0.2 ±0.4 ±0.3 0.2
EQ31/14 1 31.5± 7.0± 20.3 13.25 26.5 4.2± 21.8 0.33 124 41.2 5111 30 6200 6500 8100
0.5 0.2 ±0.3 ±0.25 0.2

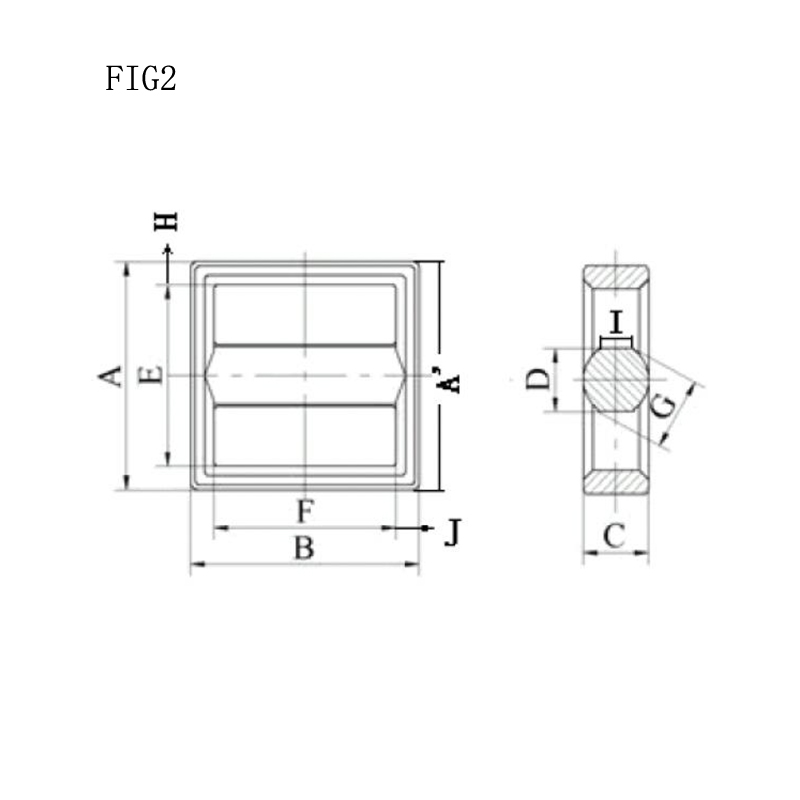

EQ31.8/14 2 31.8 7.8±0.2 24 13.05 24.8 4.45 15.15 0.34 155 52.5 8152 50.6 7000 7300 9100
-1.5 ±0.3 ±0.25 ±0.2 ±0.5
EQ31.5/12 1 31.5± 6.25± 20.3 13.3 26.5 3.95 21.8 0.307 121 37.2 4503 28 5400 5600 7000
/20.3 0.6 0.2 ±0.3 ±0.3 ±0.2 5
EQ31.5/24 1 31.5± 12.0± 20.3 13.3 26.5 9.2± 21.8 0.464 130.5 60.6 7908 46 4600 4800 6000
/20.3 0.6 0.2 ±0.3 ±0.3 0.2 3
EQ32/13 1 32±0.3 6.7± 20.5± 13.4± 27.2 4.25 20.6± 0.29 42.58 118.21 5034 32 6300 6600 8200
0.15 0.3 0.25 ±0.3 ±0.1 0.3 26
EQ33/14 1 33.0±0.6 7.2± 25.0± 14.7± 28.4m 3.9± 24.4 0.28 165 46.7 7710 42 7700 8000 10000
0.2 0.4 0.25 in 0.2
EQ33B/10 4 33.0±0.6 5.2± 23.6± 12.5± 28.8m 3.1± 17.4 0.3 115.6 35 4050 30.5 6500 6800 8500
0.2 0.4 0.25 in 0.2 9
EQ33C/19 1 33.3±0.5 9.75± 23.5± 12.5+0. 29.5+ 6.95 21.15 0.368 138.5 50.96 7057 47.3 4600 4800 6000
0.15 0.3 15/-0.2 0.5/-0. ± ±0.5 96
5 4 0.15

规格  尺寸（mm） 有效磁路参数  AL±25%(nH/N2)
F A B C D E F G(min) I C1 Ae Le Ve 重量 YR28 YR48 YR98
I （min (mm-1) (mm²) (mm) (mm³) (g)
G ）
EQ34A/13. 7 34.5±0.4 6.75± 19.0± 16.0± 30.0± 3.0± 24+0.3 0.323 136.5 44.05 6014 36.4 6600 7000 8600
5月19日 0.15 0.3 0.2 0.4 0.15 /-0.2 2 2
EQ35/17 3 35.2±0.5 8.5 12.5 12 27.9± 4.75 0.5 97.3 49 4767 28 4200 4400 5500
±0.2 ±0.35 ±0.3 0.5 ±0.2
EQI36 5 35.9±0.4 10.0± 24.0± 31.0± 15.0± 6.65 22.5 3.35 0.263 173 44.2 7700 45.5 9100 9400 12200
0.15 0.25 0.4 0.15 ± MIN ±
0.15 0.15
EQ38/14 1 38.0±0.5 7.0± 28.0± 16.3± 33.0± 3.5± 27.5 0.174 239.5 41.65 9977 61.4 9000 9200 12000
0.2 0.4 0.15 0.5 0.2 min 5 11
EQ40A/ 1 40.0±0.6 7.85± 28.4± 15.9± 36.2± 5.15 28.4 0.27 180.6 48.7 8796 57 9100 9500 11800
15.7 0.2 0.4 0.3 0.6 ±0.2 min 2
EQ40/20 4 39.8±0.6 10.2± 32.4± 19.0± 35.8 6.7± 22.8 0.21 283 59 16700 88.8 9200 9600 12000
0.2 0.4 0.3 0.2
EQ40B/20 4 39.8±0.6 10.2± 32.5+0. 19.0± 35.4m 6.7± 27.5mi 0.26 247.1 63 15568 87.5 7900 8200 10500
0.2 5/-0.3 0.25 in 0.2 n 0.9
EQI4008 5 40.5±0.6 5.8± 40.5± 17.0± 37.5± 3.8± 22.0± 2± 0.234 202 47.3 9558 56.4 7700 8000 10000
0.15 0.6 0.3 0.6 0.2 0.6 0.15
EQ47/37 1 47.0+0.3/- 18.6± 28±0.4 18± 39.5 13.6 31min 0.335 273 91.6 25009 125 4800 5000 6200
0.6 0.2 0.25 MIN ±0.2
EQ49/39 4 49.0±0.8 19.5± 32.0± 22.0± 40.0± 13.5 28.0mi 0.22 390 90 35100 213 9200 9600 12000
0.15 0.5 0.35 0.8 ±0.2 n
EQ52/12 6 52.0±1.0 6.0± 20.00± 17.00± 42.0± 3.5± 0.416 120.7 50.2 6060 54 5600 5800 7000
0.15 0.3 0.3 0.5 0.3 3 83
ED62/30 2 62±0.7 15.0± 42±0.6 18.5± 50.5± 8.5± 45 0.166 546 90.4 49362 274 13800 14400 18000
0.15 0.2 0.6 0.2 min 3 0.5
34±0.3
PTS 型
PTS 型
PTS 型
PTS 型
PTS 型
PTS 型
PTS 型
PTS 型
PTS 型
PTS 型
PTS 型
PTS 型
PTS 型
PTS 型
PTS 型
PTS 型
PTS 型
PTS 型
PTS 型
PTS 型

PQ 型

规格  尺寸（mm） 有效磁路参数  AL±25%(nH/N2)
FIG A B C D E（min） F G C1 Ae Le(mm) Ve 重量 YR28 YR48 YR98
(mm-1) (mm²) (mm³) (g)
PQ20/16 1 20.8 8.3 14 8.8 18.4 5.45 13.5min 0.71 56.9 40.3 2294 13.7 3000 3100 4000
±0.6 ±0.2 ±0.4 ±0.2 min ±0.2
PQ20/20 1 20.8 10.15 14 8.8 18.4 7.3 13.5min 0.83 56.9 47.4 2697 16.1 2400 2500 3100
±0.6 ±0.2 ±0.4 ±0.2 min ±0.2
PQ20.5A/ 1 20.5± 8.3± 14.0±0.3 8.8± 18.1± 5.7± 12.0min 0.64 60 38.6 2316 14 3100 3200 4200
16.5 0.3 0.15 0.2 0.3 0.15 3
PQ22/16 1 22 8.3 13.9 8.8 18.4 5.3 13.5 0.63 63 39.6 2494 15.8 3100 3200 4200
±0.5 ±0.2 ±0.4 ±0.25 min ±0.2 min
PQ22/20 1 22 10 13.9 8.8 18.4 7 13.5 0.73 63 46.3 2927 18.7 2700 2800 3500
±0.5 ±0.2 ±0.4 ±0.25 min ±0.2 min
PQ22A-20 1 22.1± 10.45± 14.0± 8.7± 19.5± 7.5± 14.5min 0.83 59.8 50.09 2999.3 17.5 2700 2800 3500
0.5 0.2 0.35 0.2 0.5 0.2 8
PQ22.2/1 5 22.2± 8.1± 16.0±0.3 10.0± 19.2± 5.15± 13.2± 0.52 82.5 42.98 3545.8 19.2 3100 3200 4200
6.2 0.4 0.15 0.2 0.35 0.15 0.35
PQ23/16 1 23±0.5 8.25± 14.0± 8.8± 20.5± 5.35± 15.9± 0.67 59.3 40.22 2387.9 15.4 3100 3200 4200
0.2 0.35 0.2 0.5 0.2 0.5 6
LQ25-16. 2 25±0.4 8.45± 17.0±0.3 10.8± 21.8± 5.45± 16±0.4 0.49 83.1 43.24 3744.6 23 4300 4500 5800
8 0.2 0.2 0.4 0.2 4 3
PQ26/20 1 26.5±0.5 10.2± 19.0±0.45 12.0± 22.5± 5.9±0.2 15.5min 0.38 119 45.9 5490 31.8 5400 5500 7500
0.25 0.25 0.45 6
PQ26/25 1 26.5±0.5 12.5± 19.0±0.45 12.0± 22.5± 8.2±0.2 15.5 0.47 120 57.4 6888 39.4 4200 4500 5800
0.25 0.25 0.45 min
PQ26.5/ 1 26.5±0.5 17.5 19±0.4 12±0.25 22.6± 15.4± 15.8± 0.77 95.4 73.8 7045.6 48 3100 3200 4200
35(带槽） ±0.25 0.5 0.25 0.5
PQ27B/20 1 27.0± 10.2± 19.0± 12.0± 22.8 6.2± 16.8 0.4 113 47.2 5336.6 34 5000 5200 6500
0.5 0.2 0.45 0.25 0.2

规格  尺寸（mm） 有效磁路参数  AL±25%(nH/N2)
FIG A B C D E（min） F G C1 Ae Le(mm) Ve 重量 YR28 YR48 YR98
(mm-1) (mm²) (mm³) (g)
PQ27B/25 1 27.0± 12.5± 19.0± 12.0± 22.8 8.5± 16.8 0.5 112 56.4 6316.8 38.2 4300 4500 5600
0.5 0.25 0.45 0.25 0.25
PQ27/25 2 27.6 12.5± 18.8±0.3 11.9±03 22.8min 8.5± 16.8 0.52 114 58.8 6703.2 37.8 4500 4600 5600
±0.5 0.25 0.25 min
PQ27C/20 1 27.0±0.5 10.3±0.2 19.0±0.35 12.0± 22.5min 5.85± 17.0min 0.4 118 45.7 5435.9 34 5000 5200 6500
0.2 0.2 93
PQ27/20 2 27.6 10.1 18.8±0.3 11.9± 22.8min 6.1± 16.8 0.44 113 49.5 5594 32 5000 5200 6400
±0.5 ±0.25 0.3 0.25 min
PQ28.5-1 8 28.5±0.5 7.5±0.2 18.8±0.35 12.0± 22.7± 4.0±0.2 16±0.5 0.32 112 36.1 4066.2 28 5300 5700 6900
5 0.2 0.5 4

规格  尺寸（mm） 有效磁路参数  AL±25%(nH/N2)
FIG A B C D E（min） F G C1 Ae Le(mm) Ve 重量 YR28 YR48 YR98
(mm-1) (mm²) (mm³) (g)
PQ32/20 1 32 10.3 22 13.45 26.8min 5.8± 19 0.34 163.3 55.2 9007 46.5 5800 6000 7500
±0.5 ±0.2 ±0.45 ±0.30 0.2 min
PQ32/25 1 32 12.8 22 13.45 26.8 8.3 19 0.4 164 65.2 10690 54.5 5100 5300 6800
±0.5 ±0.2 ±0.45 ±0.30 min ±0.2 min
PQ32/30 1 32.0± 15.2 22.0± 13.45± 26.8min 10.7± 19 0.46 164.5 75.7 12447 60.5 4500 4600 6000
0.5 ±0.2 0.45 0.3 0.2 min
PQ33/20 1 33 10.3 21.6±0.4 13.4 27.5min 5.8± 21.0min 0.34 161.5 55.6 8979.4 46.4 6300 6600 8200
±0.5 ±0.2 5 ±0.30 0.2
PQ33/30 1 33 15.2±0.2 21.6±0.4 13.4 27.5min 10.7± 21.0min 0.47 162.6 77 12520 61.2 4500 4600 6000
±0.5 5 ±0.30 0.2 2
PQ33B/21 1 33.0± 10.7± 21.7± 13.4±0.3 28.0min 6.1±0.15 20.7min 0.34 161.9 56.013 9070.2 48 4600 4800 6000
0.5 0.15 0.5 3
PQ34/13.5/ 6 34±0.6 6.75± 29±0.6 20±0.3 26.8min 2.35± 261.8 29.86 7821.2 60 13200 13600 17000
29 0.1 0.15 5
PQ34/32 1 34.2±0.5 16.0±0.2 23.5±0.5 15.0±0.2 29.6±0.5 11.0± 23.5±0.5 0.41 192.5 80.1 15419 71.8 4800 5000 6300
5 0.25 6 2
PQ35/17 3 35.0± 8.7± 15.0± 29.9± 13.9±0.3 5.4±0.2 22.6±0.5 0.36 138.1 50.48 6971 40 5500 5700 7200
0.6 0.2 0.3 0.5
PQ35/35 1 35.2± 17.6 26.0± 14.2± 31.5min 12.7± 23.5 0.5 177.8 89.5 15913 79.6 4800 4900 5500
0.6 ±0.3 0.5 0.3 0.3 min
PQ35/40 1 35.2± 20.8± 26.0± 14.25± 31.5min 15.9± 23.5 0.57 181 103 18706 85.6 3800 4000 5000
0.6 0.3 0.5 0.3 0.3 min
PQ38/13 2 38.0+0 6.5± 21.32± 14.3± 32.8+0.7- 3.5±0.2 26.0min 0.35 130 45.6 5928 41.2 6000 6300 7900
.7-0.5 0.2 0.4 0.25 0.5
PQ38/16 2 38.0+0 8.1± 21.32± 14.3± 32.8+0.7- 4.6±0.2 26.0min 0.35 144.1 51.4 7406 43.2 5500 5800 7200
.7-0.5 0.2 0.4 0.25 0.5 7

规格  尺寸（mm） 有效磁路参数  AL±25%(nH/N2)
FIG A B C D E（min） F G I C1 Ae Le(mm) Ve 重量 YR28 YR48 YR98
(mm-1) (mm²) (mm³) (g)
PQ38B-41 6 38.0± 9.0± 41.0± 23.5± 32.0± 4.5±0.2 10.0mi 0.11 401 60.66 24324.6 112 15000 16000 20000
0.5 0.2 0.5 0.25 0.5 n
PQ40/13 2 40.0±0.6 6.7± 21.0± 14.2± 32.5min 3.7± 26.4 0.37 123 46 5662.3 39.1 5600 5900 7300
0.2 0.3 0.25 0.2 min
PQ40B/40 1 40.5±0.9 20.0±0.2 28.0±0.5 14.9±0.3 35.8min 14.8±0.2 28.2mi 0.5 205 103 21115 104.8 4300 4500 5600
n
PQ41.5/40 1 41.5± 20.2± 27.8± 14.9±0.3 37.2±1.0 14.8±0.2 28.2mi 0.49 190.4 94.1 17918 105 4200 4400 5500
1 0.2 0.5 n 99
PQ50/51 1 50.0±0.9 25.6±0.2 32.0±0.7 20.0±0.4 43.0min 18.3±0.3 32min 0.37 319.6 117.1 37431 216 5900 6200 7750
5
PQI33A-2.1 7 33.3 2.1±0.2 19±0.35 12±0.2 15.8± 8.4
±0.5 0.5
PQI33B/19 4 33 14.8±0.1 21.7±0.5 13.4 28min 10.25± 21.0mi 4.6±0. 0.31 151 47.7 7203 51.2 6900 7200 9000
±0.5 5 ±0.30 0.2 n 1 5
PQ60/50/40 1 60± 25 38.4 24.15 52.3 18± 38.4m 438 120.12 52720 350 8900 9200 11500
1.2 ±0.2 ±0.5 ±0.3 min 0.25 in 91 1
PQ61.7/72/ 1 61.7 36 35 25 53 28 42.1 0.34 471 163.9 77200 416 5900 6200 7750
35 ± ± ± ± ± ±0.20 ± 8
0.7 0.2 0.8 0.6 0.7 1
PQ65/60/40 1 65± 30± 40± 25.95 53± 21±0.5 40± 0.23 577.6 123.67 71431 460 11500 12000 14000
1 0.45 0.8 ±0.45 1 0.8 8
PQ79/126 9 79± 63± 65± 46.4± 67± 50±0.5 39± 10 0.18 1409 263.1 37082 2120
1.6 0.5 1.3 1 1.6 1 ± 3 2
0.3
PTS 型
PTS 型
PTS 型
PTS 型
PTS 型
PTS 型
PTS 型
PTS 型
PTS 型
PTS 型
PTS 型
PTS 型

PTS 型

规格  尺寸（mm） 有效磁路参数  AL±25%(nH/N2)
FI A B C D E（min） F G(min) C1 Ae Le(mm) Ve 重量 YR28 YR48 YR98
G (mm-1) (mm²) (mm³) (g)
PTS20-10 5 9.9+0.2/-0. 5.0+0.2/-0 15.95±0.15 2.8+0/-0.3 7.35+0.4/-0 3.5+0.2/-0 12.65+0/- 0.52 45 23.4 1053 6.2 3300 3400 4200
3 0.05 0.6
PTS30/19 1 30.0±0.6 9.5±0.20 20.3±0.30 12.4±0.25 24 6.50±0.20 17.5 0.43 119 50.8 6054 34.8 4900 5100 6400
PTS33/19 1 33.2±0.6 9.7±0.20 23.70±0.30 13.5±0.30 27 6.7±0.20 18.2 0.38 142.9 54.1 7727 42.7 5500 5700 7100
PTS33B/1 1 33.2±0.6 9.7±0.20 23.70±0.30 13.5±0.30 26.2 6.7±0.20 18.2 0.32 154.8 50 7740 43.2 6000 6200 7800
9

规格  尺寸（mm） 有效磁路参数  AL±25%(nH/N2)
FI A B C D E（min） F G(min) C1 Ae Le(mm) Ve 重量 YR28 YR48 YR98
G (mm-1) (mm²) (mm³) (g)
PTS33/14 1 33.2±0.6 7.3±0.15 23.70±0.30 13.5±0.30 27 4.3±0.15 18.2 0.31 142.8 44.5 6350 35.8 6300 6500 8200
PTS40/18 1 40.1±0.6 9.15±0.25 28.3±0.4 16.0±0.3 32.9min 5.55±0.25 21.0min 0.27 205.4 55.5 11400 62 8000 8300 10400
PTS40/20 1 40.1±0.6 10.2±0.25 28.3±0.4 16.0±0.3 32.9min 6.7±0.25 21.0min 0.27 209.5 56.4 11815.8 68 7500 7800 9800
CC33/17H 2 33.3±0.5 8.5±0.2 24.0±0.3 13.8±0.2 26.8±0.4 5.95±0.2 17.2 0.319 145 46.3 6713.5 38.5 6900 7200 9000
PTS4311 3 43±0.6 5.75±0.15 41.0±0.4 13±0.25 38±0.4 2.75±0.15 20.7±0.4 0.224 230 50.6 11674.5 135 9100 9500 11000
PTS44/26 4 43.8±0.6 12.65±0.2 36.22±0.5 D:15.9±0.3 35.2±0.6 8.7±0.2 23.82±0. 0.216 291 62.8 18300 110.24 9200 9600 12000
D2:23.7min 4
PTS4611 3 46±0.8 5.6±0.2 43.0±0.7 43.0±0.7 40±0.7 2.55±0.2 22.7±0.6 0.204 220.55 45.08 9941.2 159 9300 9700 12500
PTS50/25 4 50±0.7 12.55±0.15 39.69±0.5 D1:17.42±0. 40.58±0.7 7.85±0.15 26.11±0. 0.172 415 71.3 29605 158 12000 12500 15800
35 45
D2:28.3±0.6
PTS5111 3 51.3±0.8 5.6±0.15 46.0±0.5 15.9±0.3 44.9±0.7 2.55±0.2 27.6±0.5 0.196 221.1 48.04 10622.1 100 9200 9600 12000
